pequeno tamanho precisão máquina de corte a laser de fibra de posicionamento automático de 800 watts

Detalhes do produto

Certificação: ISO9001: 2008

Pagamento e envio termos:

Quantidade Mínima de Encomenda: 1 unidade

Negociação de preços

Detalhes da embalagem: caixa de madeira

Tempo de entrega: 7-15 dias

Capacidade de fornecimento: 2000 unidades por mês

Descrição detalhada do produto

Nome do Produto:	Máquina de corte pequena do laser da fibra da elevada precisão do tamanho 5050	Potência do laser:	300 w para 800 w
Área de trabalho:	500 * 500 mm	Velocidade Máxima de Movimento:	60 m / min
Precisão de Posicionamento:	± 0,01-0,03	Alimentação Powe:	3 × 380V ± 10% 220V ± 10%
Pacote:	Caixa de madeira	Garantia:	1 ano

Este modelo adota bancada de motor linear de alta precisão, alta precisão, velocidade rápida; Posicionamento automático CCD de alta precisão opcional, calibração automática. Todo o processo controlado por software de computador automático, o feedback em tempo real de interface de software, compreensão oportuna do status de processamento, programa de processamento sem contato, sem estresse mecânico e deformação, operação simples, alta precisão de corte.

1, Prática novo tipo de design integrado patente, pode combinar com diferentes tipos ou fabricantes de fonte de laser, estrutura compacta confiável, seguro, prático e razoável.
2, usando uma plataforma de mármore óptico, design de quadro anti-vibração, adequado para o movimento de alta velocidade, alta estabilidade.
3, de alta precisão, com total feedback gabarito motor linear, a velocidade é rápida; O posicionamento de precisão visual da área de trabalho é opcional, calibração automática de precisão.
4, O controle integrado multi-função, pesquisa independente e desenvolvimento de software de patente, controle automático de software em processamento, o feedback em tempo real de interface de software, mostrando todas as funções e todas as partes do status de processamento; modo de processamento sem contato, sem estresse mecânico e deformação.

Configuração

^#	^Item	^{Especificação}	^Marca	^Observação
¹	^{Fonte de laser}	^800W	^Maxphotonics
²	^{motor linear}
³	^{Grade ótica}	^{resolução 0,5μm}	^Espanha
⁴	^Motorista		^servotronix
⁵	^{Eixo Z Parafuso do grupo de módulos}
⁶	^{Cabeça de corte a laser}	^BT230
⁷	^{Trilho de guia linear de precisão}		^Hiwin
⁸	^Mármore	^{18001350200}	^Shandong
⁹	^{Cobertura de órgão}	^Padrão
¹⁰	^{Material de usinagem}	^Padrão		^{liga de alumínio de aviação}

Parâmetro

^{Tamanho de trabalho}		^{500 × 500 (mm)}
^{Max. Aceleração}		^{1,2 g}
^{EIXO X}	^{Max. Velocidade em movimento}	^{60 m / min}
	^Rota	^{500 mm}
	^{Precisão de posicionamento}	^{± 0,01 mm}
	^{Precisão de repetição}	^{± 0,004 mm}
^{EIXO Y}	^{Max. Velocidade em movimento}	^{60 m / min}
	^Rota	^{500 mm}
	^{Precisão de posicionamento}	^{± 0,01 mm}
	^{Precisão de repetição}	^{± 0,004 mm}
^{EIXO Z}	^Rota	^{100 mm}

Condição de trabalho

¹	^{Temperatura de trabalho}	^{-10 ℃ ～ 45 ℃}
²	^{Relativede umidade}	^{＜ 90% sem condensador}
³	^{Meio Ambiente}	^{Boa ventilação, sem vibração}
⁴	^{Fonte de energia}	^{3 × 380V ± 10% 220V ± 10%}
⁵	^{Freqüência de energia}	^{50 Hz}

4. Proposta da máquina
4. 1 A cremalheira da máquina adota a estrutura de mármore e o sistema de corte a laser CNC dos EUA. Com o projeto integrado, através do processamento da máquina de trituração do pórtico, de modo a fazer o movimento ser exato. Sistema de condução do motor linear, interface amigável e trabalho estável a longo prazo.

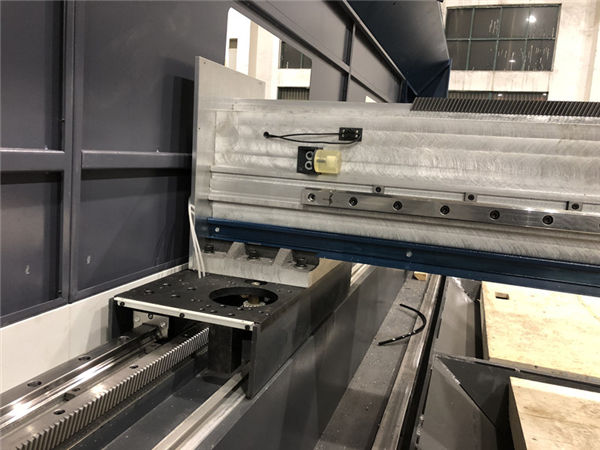

Adotado trilho de guia linear de precisão THK Japão, com alta precisão, baixa abrasão e fácil de ser montado ou trocado. 2 cabeças de corte a laser
Cabeça de corte a laser BT230 (Raytools, marca Suíça) com sistema de foco automático. Pode impedir o desperdício de materiais do corte de distorção. O vidro de proteção pode manter e proteger o baixo custo das importantes partes ópticas dentro da cabeça de corte. O sistema de foco automático é adequado para processamento de chapas metálicas não planas. Combinado com lasers de alta qualidade, o BT230 pode ser amplamente utilizado em indústrias de cerâmica, médica, semicondutores e outras.

^Item	^Parâmetro
^colimação	^{100 mm}
^foco	^{125 mm}
^{abertura óptica}	^{25 mm}
^{nozzel (único)}	^{: 0,8 / 1,0 / 1,5 / 2,0 / 2,5 / 3,0 / 3,5 / 4,0 mm}
^{materiais para lentes}	^quartzo
^{plugue de fibra}	^QBH
^{Pressão auxiliar}	^{Max. 20bar}
^peso	^{~ 1,5 kg}

Sistema de controle

O uso de computador profissional PC operação industrial, interface gráfica, fácil de operar, software de controle de corte profissional pode projetar livremente uma variedade de gráficos e texto, processamento em tempo real, suporte CAD, CorelDraw e outro software de mapeamento profissional.
. Operação de controle de computador industrial de alta qualidade
. Alta eficiência, fácil de operar sistema de corte CNC
. Função de rastreamento automático do eixo Z

Exibição de aplicativos

Aplicado a vários corte de chapas de metal e perfuração e outros tipos de processamento a laser, tais como hardware, componentes eletrônicos de consumo, vários instrumentos, processamento de chapas metálicas de corte industrial; corte e perfuração de precisão para vários materiais metálicos.
