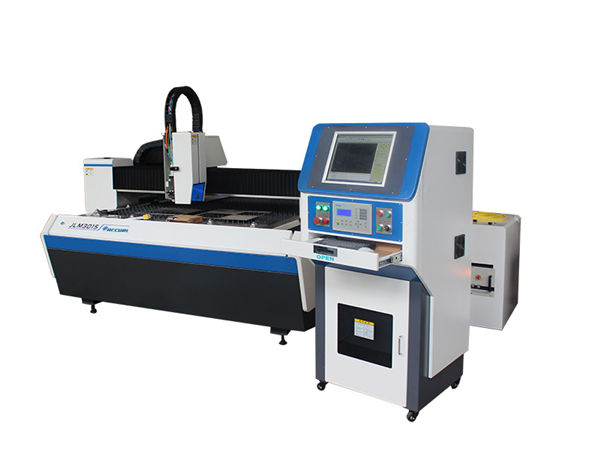

alta precisão pequena pequena folha de metal de corte a laser máquinas anti desgaste de corrosão

Detalhes do produto

Certificação: ISO9001: 2008

Pagamento e envio termos:

Quantidade Mínima de Encomenda: 1 unidade

Negociação de preços

Detalhes da embalagem: caixa de madeira

Tempo de entrega: 7-15 dias

Capacidade de fornecimento: 2000 unidades por mês

Descrição detalhada do produto

Nome do Produto:	Máquina de corte a laser de fibra de metal de alta precisão	Potência do laser:	500 w / 800 w
Área de trabalho:	500 * 500 mm	Velocidade Máxima de Movimento:	60 m / min
Precisão de Posicionamento:	± 0,01-0,03	Alimentação Powe:	3 × 380V ± 10% 220V ± 10%
Pacote:	Caixa de madeira	Garantia:	1 ano

A máquina de corte a laser de precisão é projetada e fabricada pela RISE LASER. Adotado com tecnologia laser líder para aplicação de chapa fina. A máquina é combinada com o sistema de corte a laser de mármore e Cypcut. Com projeto integrado, sistema de condução linear do pórtico duplo, interface amigável e trabalho estável a longo prazo.

* Estrutura de segurança
* Menos ocupação, boa para pequena oficina.
* Opertaion fácil
* O sistema de corte cypcut líder, fácil de ser usado.
* Desgaste anti-corrosão
* Livre de manutenção de peças de transmissão, corte de material corrosivo está disponível.
* Estável e durável
* Má máquina-ferramenta, menos distorção, alta estabilidade, anti-choque, enquanto o trabalho de alta velocidade.
* Corte de precisão
* Melhor corte vem da cabeça de corte a laser Suíça RAYTOOLS
Lasers de fibra
* Adotado com lasers de fibra de marca top China feita com boa qualidade e estabilidade.
* Mecanismo de movimento de precisão
* O sistema de condução do motor linear duplo pode melhorar a precisão e a eficiência do corte.

^{Configuração}

^#	^Item	^{Especificação}	^Marca	^Observação
¹	^{Fonte de laser}	^800W	^Maxphotonics
²	^{motor linear}		^Raytools
³	^{Grade ótica}	^{resolução 0,5μm}	^Espanha
⁴	^Motorista		^servotronix
⁵	^{Eixo Z Parafuso do grupo de módulos}		^Capacitar
⁶	^{Cabeça de corte a laser}	^BT230	^Raytools
⁷	^{Trilho de guia linear de precisão}		^Hiwin
⁸	^Mármore	^{18001350200}	^Shandong
⁹	^{Cobertura de órgão}	^Padrão	^Raytools
¹⁰	^{Material de usinagem}	^Padrão	^Raytools	^{liga de alumínio de aviação}

^Parâmetro

^Modelo		⁵⁰⁵⁰
^{Tamanho de trabalho}		^{500 × 500 (mm)}
^{Max. Aceleração}		^{1,2 g}
^{EIXO X}	^{Max. Velocidade em movimento}	^{60 m / min}
	^Rota	^{500 mm}
	^{Precisão de posicionamento}	^{± 0,01 mm}
	^{Precisão de repetição}	^{± 0,004 mm}
^{EIXO Y}	^{Max. Velocidade em movimento}	^{60 m / min}
	^Rota	^{500 mm}
	^{Precisão de posicionamento}	^{± 0,01 mm}
	^{Precisão de repetição}	^{± 0,004 mm}
^{EIXO Z}	^Rota	^{100 mm}

^{Condição de trabalho}

¹	^{Temperatura de trabalho}	^{-10 ℃ ～ 45 ℃}
²	^{Relativede umidade}	^{＜ 90% sem condensador}
³	^{Meio Ambiente}	^{Boa ventilação, sem vibração}
⁴	^{Fonte de energia}	^{3 × 380V ± 10% 220V ± 10%}
⁵	^{Freqüência de energia}	^{50 Hz}

Proposta de máquina

4.1 A cremalheira da máquina adota a estrutura de mármore e o sistema de corte a laser CNC dos EUA. Com o projeto integrado, através do processamento da máquina de trituração do pórtico, de modo a fazer o movimento ser exato. Sistema de condução do motor linear, interface amigável e trabalho estável a longo prazo.
Adotado trilho de guia linear de precisão THK Japão, com alta precisão, baixa abrasão e fácil de ser montado ou trocado.

4. 2 cabeças de corte a laser
Cabeça de corte a laser BT230 (Raytools, marca Suíça) com sistema de foco automático. Pode impedir o desperdício de materiais do corte de distorção. O vidro de proteção pode manter e proteger o baixo custo das importantes partes ópticas dentro da cabeça de corte. O sistema de foco automático é adequado para processamento de chapas metálicas não planas. Combinado com lasers de alta qualidade, o BT230 pode ser amplamente utilizado em indústrias de cerâmica, médica, semicondutores e outras.

^colimação	^{100 mm}
^foco	^{125 mm}
^{abertura óptica}	^{25 mm}
^{nozzel (único)}	^{: 0,8 / 1,0 / 1,5 / 2,0 / 2,5 / 3,0 / 3,5 / 4,0 mm}
^{materiais para lentes}	^quartzo
^{plugue de fibra}	^QBH
^{Pressão auxiliar}	^{Max. 20bar}
^peso	^{~ 1,5 kg}

4. 3 sistema de controle

O uso de computador profissional PC operação industrial, interface gráfica, fácil de operar, software de controle de corte profissional pode projetar livremente uma variedade de gráficos e texto, processamento em tempo real, suporte CAD, CorelDraw e outro software de mapeamento profissional.
. Operação de controle de computador industrial de alta qualidade
. Alta eficiência, fácil de operar sistema de corte CNC
. Função de rastreamento automático do eixo Z
Sistema de controle de corte CNC
Sistema de controle de corte CNC é o uso de cartão de controle de alto desempenho, com base no desenvolvimento do Windows XP Professional, totalmente com sistema de controle CNC, portanto, o controle em tempo real e upgrades de software entre máquina e fonte de laser mais conveniente e rápido.

Principais características do sistema de controle

Operação estável, boa capacidade anti-interferência
Velocidade de movimento rápido, início e parada suave
Bom efeito de corte, velocidade de corte rápido
Capacidade aprimorada para processamento de dados grandes
Controle de saída: suporte modo de saída de entidade unificada, suporte a qualquer posição para iniciar o corte, combinado com o NC e gráficos dois modos de saída, pode ser modificado após os parâmetros de parada.

Programas

l versão em inglês disponível
l Salvando arquivos de processamento conforme necessário
l movimento de trabalho e exibição de estado de corte
l pode suportar DXF, arquivos internacionais do código G NC.
l Cálculo de corte automaticamente
l De acordo com as necessidades de processamento, ele suporta a alteração da posição de início de corte e direção de processamento, enquanto isso, a dinâmica do sistema será ajustada para guiar ou orientar a posição da linha.
Otimize o tempo de trabalho ao importar os arquivos ou o ajuste manual.
Dados parciais importados e aplicados do grupo estão disponíveis
Software de agrupamento automático CAM
Alta resposta, alta taxa de amostragem, alta taxa de transmissão, garantir a estabilidade do sistema servo, através do sistema, uma chave pode calibrar o funcionamento do sensor.
Sistema EtherCAT BUS CNC (AheadTechs) pode suportar o controle flexível para uma interface mais combinada. Suporte a vários modos de compensação de passo do eixo para garantir a precisão da usinagem.
Gerenciamento para processamento de estatísticas de peças e quantidade de produção.

^{Parâmetro de corte de teoria}

^{Potência (W)}	^Material	^{Espessura (mm)}	^{Velocidade de corte (m / min)}	^Gás
⁸⁰⁰	^{Aço inoxidável}	¹	^8-9	^N2
		²	^5-6	^N2
		³	^1.8-2	^N2
		⁴	^1.2-1.3	^N2
⁸⁰⁰	^{Aço carbono}	¹	^8-10	^O2
		²	^4-5	^O2
		³	^2.8-3	^O2
		⁴	^1.4-1.8	^O2
		⁵	^1.2-1.5	^O2
		⁶	^0.9-1.1	^O2
		⁸	^0.6-0.7	^O2
