máquina de corte a laser de metal de material industrial / equipamento de corte de aço

Detalhes do produto

Certificação: CE
Pagamento e envio termos:
Quantidade Mínima de Encomenda: 1 conjunto
Preço: negociável
Detalhes da embalagem: 1 * 40GP container
Tempo de entrega: 30 dias
Condições de pagamento: L / C, D / A, T / T, D / P, Western Union

Descrição detalhada do produto

Aplicação::	Todo o material do metal	Espessura de corte:	SS até 12mm, MS até 22cm
Tipo de laser ::	Laser de fibra original importado	Nome:	Máquina de corte a laser de fibra
Largura da linha de suporte:	0,1 mm	Formato gráfico suportado ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT
Aceleração Máxima:	1G	Repetindo a Precisão ::	+/- 0,03 mm
Temperatura de operação::	0 ° C a 45 ° C	Modo de arrefecimento:	Refrigeração a Água
Peso (kg):	4600	Voltagem::	AC380V ± 10% 50HZ (60HZ)

Vantagem da máquina a laser de fibra

1. Excelente qualidade do trajecto: Ponto laser menor e alta eficiência de trabalho, alta qualidade.
2. Alta velocidade de corte: a velocidade de corte é de 2 a 3 vezes mais que a mesma máquina de corte a laser de CO2.
3. Corrida estável: adote lasers de fibra de importação de topo, pe estável
desempenho, peças-chave podem chegar a 100.000 horas;
4. Alta eficiência para conversão fotoelétrica: Compare com a máquina de corte a laser de CO2, a máquina de corte a laser de fibra tem três vezes a eficiência de conversão fotoelétrica.
5. Baixo custo: Poupe energia e proteja o meio ambiente. Taxa de conversão fotoelétrica é de até 25-30%. Baixo consumo de energia elétrica, é apenas cerca de 20% -30% da tradicional máquina de corte a laser de CO2.
6. Baixa manutenção: transmissão de linha de fibra não precisa refletir lente, economizar custos de manutenção;
7 operações fáceis: transmissão de linha de fibra, nenhum ajuste do caminho óptico.

Principais características da máquina de corte a laser de fibra

1) Adotando a fonte de laser Famosa Alemanha Dlaser Fiber e EUA Laser Mech cabeça de corte &
Sistema de Foco Dinâmico, ele pode cortar e perfurar diferentes tipos de materiais metálicos com alta precisão
e alta velocidade.
2) Como o laser é transmitido por fibra, não é necessário fazer manutenção ou ajustar o caminho óptico do laser.
Reduz significativamente a taxa de falhas da máquina e prolonga a vida útil.
3) área de corte de grande formato atende às demandas de vários tipos de processamento de metais.

Especificação

Meio de fonte de laser	Fibra
Faixa de corte (L * W)	3000 mm × 15000 mm
Curso do eixo Z	250 mm
Max. velocidade de posicionamento	120 m / min
X, Y eixo máx. acelere a velocidade	1,0G
Forma de resfriamento	Resfriamento a água
Comprimento de onda do laser	1070nm
Potência de saída da fonte de laser	500 W / 1000 W / 1500 W / 2000 W 2500W / 3000W / 4000W (Opcional)
Min. abertura de corte	≤ 0,1 mm
Precisão de posicionamento dos eixos X, Y e Z	± 0,03 mm
Precisão de posicionamento repetida dos eixos X, Y e Z	± 0,01 mm
Espessura do material de corte (de acordo com o material)	0,2 - 25 mm
Modelo de motorista	Servo motor importado
Exigência de energia	380 V, 50/60 Hz
Temperatura de trabalho	0-45 ℃
Tempo de trabalho contínuo	24 horas
Peso da máquina	Cerca de 8600 Kgs
Nível de proteção total da fonte de alimentação	IP54

Tabela de referência de espessura de corte

Potência Laser	Espessura máxima de corte
Potência Laser	Aço carbono (mm)	Aço inoxidável (mm)	Alumínio (mm)	Latão (milímetros)
700W	8	3	1	1
1000W	12	4	2	2.5
1500W	14	5	4	3
2000W	16	6	5	4
3000W	22	10	6	8
Acima do parâmetro apenas para referência

Materiais de Aplicação

Equipamento de corte a laser de fibra é adequado para corte de metal como chapa de aço inoxidável, placa de aço suave, chapa de aço carbono, chapa de aço de liga, chapa de aço de mola, chapa de ferro, ferro galvanizado, chapa galvanizada, chapa de alumínio, folha de cobre Placa de ouro, placa de prata, placa de titânio, folha de metal, placa de metal, tubos e tubos, etc.

Indústrias de Aplicação

Máquinas de corte a laser de fibra são amplamente utilizados na fabricação de painéis publicitários, publicidade, sinais, sinalização, letras de metal, letras LED, utensílios de cozinha, letras de publicidade, processamento de chapas metálicas, componentes e peças de metais, ferragens, chassis, racks e gabinetes de processamento, Metal artesanato, artigos de arte de metal, corte de painel de elevador, hardware, peças de automóvel, armação de óculos, peças eletrônicas, placas de identificação, etc.

Imagens detalhadas

	Nome:Corpo da máquina e accessoriesa.600 ℃ tratamento térmico, 24 horas de resfriamento no forno, solda de proteção precisa de CO2, para certificar-se de 20 anos de uso sem deformação. b.Sincronização X / Y / Z eixos: O eixo Z pode executar 150 milímetros, adequado para cortar muitas variedades de folhas de metal. c.alta qualidade garante a sua durabilidade e facilidade de manutenção.
Nome:Servo motor e acionamento CAO servo motor importado (eixo Y acionado por dois servomotores), juntamente com o sofisticado redutor planetário, garante um acionamento estável, preciso e confiável.
	Nome:Guias Lineares de PrecisãoO sistema de corte avançado, a potência do laser e o movimento do servo combinam perfeitamente, engrenagem de alta precisão importada e sistema de acionamento do rack, mesa de trabalho dupla trocável, para garantir maior velocidade e precisão de processamento.
Nome:Cabeça de corte A cabeça de corte sem contato tem a função de rastreamento automático de altura e anticolisão, o que melhora muito a velocidade de corte, suavidade e precisão de corte sob a mesma potência de saída. Em uma palavra, a eficiência de corte pode ser aumentada.
	Nome:Velocidade sourcefast do laser, linha de corte de alta precisão e aresta de corte suave

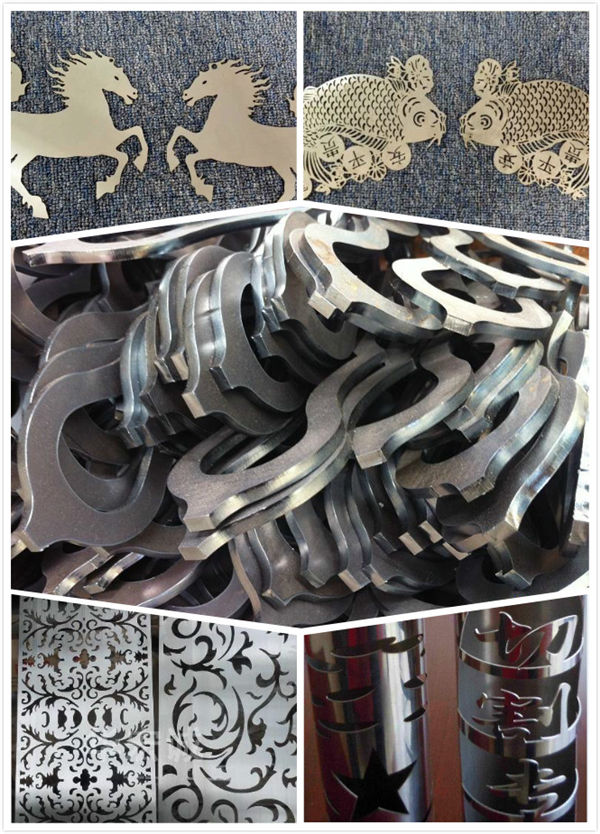

Amostras de corte

Treinamento

Serviço pós-venda, desde o treinamento até a instalação da máquina (3 maneiras):

1. Treinando vídeo e manual do usuário em Inglês para ser oferecido para instalação, operação, manutenção e resolução de problemas, e guia técnico a ser oferecido por e-mail, fax, telefone / whatsapp / skype // e assim por diante, quando você se encontrar alguns problemas de instalação, usando ou ajustando.
2. Sua empresa pode organizar tecnólogo vem nossa fábrica para aprender o conhecimento básico de equipamentos e fundamentos operacionais, tempo de treinamento suficiente sobre 3-5days, o conteúdo de treinamento é a seguinte:
a) Treinamento de software de desenho comum;
b) procedimentos de treinamento on e off da máquina;
c) O significado dos parâmetros do painel de controle e do software, a configuração dos parâmetros
d) Limpeza e manutenção básica da máquina;
e) Solução de problemas comuns de hardware;
f) Cuidado de operação.
Serviço de treinamento da instrução 3.Door-to-door. visto, as despesas de viagem e alojamento serão a custo do cliente. É melhor organizar um tradutor para os nossos engenheiros durante o período de treinamento. Tempo de treinamento: 3-5days.

garantia

a). 1 Ano para toda a máquina (Danos provocados pelo homem são negociados).
b) .Laser source 2 anos de garantia
c). manutenção de Longelong e fornecimento de peças de reposição
d). Treinamento gratuito para as equipes de operação. (o engenheiro pode ir para o estrangeiro é negociado.)

Embalagem e transporte

1. Nosso caso de madeira é após o tratamento de fumigação. Não precisa de inspeção de madeira, economizando tempo de envio.
2. Todas as peças de reposição da máquina foram cobertas por alguns materiais macios, principalmente usando lã de pérola.
Evitando todos os danos que poderiam acontecer no processo de entrega.Em seguida, vamos cobri-lo com plástico, certifique-se intacto dos materiais macios cobertos, evitando também à prova d'água e ferrugem.
3. O mais externo é o caso de madeira com cofragem fixa.
O fundo 4.The da caixa de madeira tem o jaque firme do ferro, conveniente a segurar e transportar.
