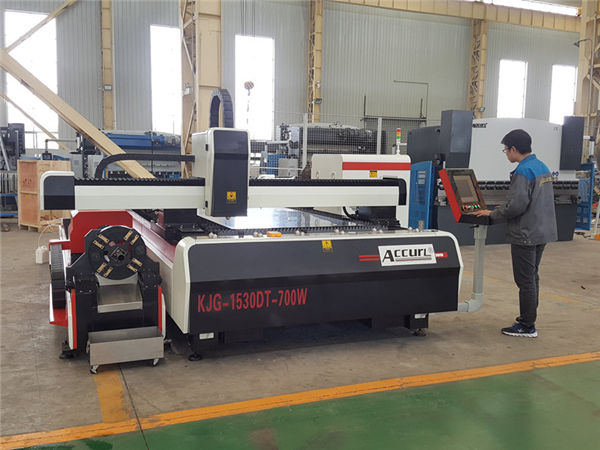

máquina de corte a laser de chapa de alumínio para conversão fotoelétrica

Detalhes do produto

Certificação: CE
Pagamento e envio termos:
Quantidade Mínima de Encomenda: 1 conjunto
Preço: negociável
Detalhes da embalagem: 1 * 40GP container
Tempo de entrega: 30 dias
Condições de pagamento: L / C, D / A, T / T, D / P, Western Union

Descrição detalhada do produto

Aplicação::	Todo o material do metal	Espessura de corte:	SS até 12mm, MS até 22cm
Tipo de laser ::	Laser de fibra original importado	Espessura de corte:	12 mm (aço carbono) 5 mm SS
Largura da linha de suporte:	0,1 mm	Software de Controle ::	Cypcut
Formato gráfico suportado ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Marca::	TAIYI LASER
Repetindo a Precisão ::	+/- 0,03 mm	Temperatura de operação::	0 ° C a 45 ° C
Modo de arrefecimento:	Refrigeração a Água	Fonte de laser:	IPG / Nlight / Raycus / Max
Voltagem::	AC380V ± 10% 50HZ (60HZ)	Área de corte:	3000x1500mm

Vantagem da máquina a laser de fibra

1) excelente qualidade de feixe: menor diâmetro de foco e alta eficiência de trabalho, alta qualidade.
2) alta velocidade de corte: velocidade de corte é mais do que 60 m / min
3) Corrida estável: Adotando os principais lasers de fibra de importação do mundo, desempenho estável, peças-chave podem
chegar a 100.000 horas;
4) Alta eficiência para conversão fotoelétrica: Compare com máquina de corte a laser de CO2,
máquina de corte a laser de fibra tem três vezes eficiência de conversão fotoelétrica
5) Baixo custo e baixa manutenção: Poupe energia e proteja o meio ambiente. Taxa de conversão fotoelétrica
é até 25-30%. Baixo consumo de energia elétrica, é apenas cerca de 20% -30% do tradicional laser de CO2
máquina de corte. Transmissão de linha de fibra não precisa refletir lente, economizar custos de manutenção;
6) Operações fáceis: transmissão de linha de fibra, nenhum ajuste de caminho óptico;
7) Efeitos ópticos super flexíveis: Design compacto, requisitos de fabricação fáceis e flexíveis.

Recurso e Propriedade

1. A máquina goza de um bom desempenho com alta velocidade de corte, alta eficiência, segurança e estabilidade. E o laser de estado sólido de bomba de diodo tem a vantagem de vida útil mais longa, manutenção livre e IPCE mais alto. Também garante um pequeno ângulo de divergência e feixe de luz de boa qualidade.
O ponto claro 2.The aprecia a boa qualidade E a máquina distorce apenas ligeiramente. Além disso, o material pode ter uma aparência suave e agradável.
O tratamento 3.After de moderação, o quadro com rigidez alta é do desempenho absorvido alta vibração. A estrutura com estrutura de pórtico é processada em uma única etapa em um grande centro de usinagem de pórtico CNC. Com estrutura otimizada, a máquina possui estabilidade e alta precisão, que podem ser controladas dentro de 0,01 mm / m.
O servo motor 4.Imported, o redutor planetário, e o mecanismo sofisticado da movimentação de sentido asseguram a estabilidade e a exatidão.
5. HMI intuitiva com muitas funções práticas é fácil de operar.
A engrenagem 6.Imported cónica, cremalheira helicoidal, trilho de guia linear assegura a direção running altamente precisa.
7.A auto-altura e sistema anti-colisão ajusta automaticamente a cabeça de corte hermética na altura adequada para cortar a uma distância fixa.
8. A fonte de alimentação da máquina é projetada com proteção de segurança automática e possui alarme de falha.
9. Com design elegante, delicado e artístico, a máquina compacta cobre menor área de piso sem partes dispersas. E é fácil operar a máquina.

Especificação

Meio de fonte de laser	Fibra
Faixa de corte (L * W)	3000 mm × 15000 mm
Curso do eixo Z	250 mm
Max. velocidade de posicionamento	120 m / min
X, Y eixo máx. acelere a velocidade	1,0G
Forma de resfriamento	Resfriamento a água
Comprimento de onda do laser	1070nm
Potência de saída da fonte de laser	500 W / 1000 W / 1500 W / 2000 W 2500W / 3000W / 4000W (Opcional)
Min. abertura de corte	≤ 0,1 mm
Precisão de posicionamento dos eixos X, Y e Z	± 0,03 mm
Precisão de posicionamento repetida dos eixos X, Y e Z	± 0,01 mm
Espessura do material de corte (de acordo com o material)	0,2 - 25 mm
Modelo de motorista	Servo motor importado
Exigência de energia	380 V, 50/60 Hz
Temperatura de trabalho	0-45 ℃
Tempo de trabalho contínuo	24 horas
Peso da máquina	Cerca de 12000 Kgs
Nível de proteção total da fonte de alimentação	IP54

Materiais de corte

O laser de fibra pode cortar todos os tipos de metais não ferrosos, tais como cobre, alumínio, este alto reflexivo materiais e tungstênio, também pode cortar aço inoxidável, aço carbono, manganês aço, chapa galvanizada, plataforma de alumínio placa de liga de ouro e outros raros metais.

Indústria de aplicação

A máquina de corte a laser de fibra pode ser amplamente utilizado na indústria aeroespacial, aviação, eletrônica, elevadores, equipamentos médicos, cozinha elétrica, autopeças, equipamentos elétricos, armários de chassis banhado a ouro, equipamentos mecânicos, iluminação hardware, publicidade sinais, exibir equipamentos, todos os tipos de produtos de metal, processamento de corte de chapa e outras indústrias.

Imagens detalhadas

	Nome:Corpo da máquina e acessórios a.600 ℃ tratamento térmico, 24 horas de resfriamento no forno, solda precisa de proteção de CO2, para garantir 20 anos de uso sem deformação. b.Sincronização X / Y / Z eixos: O eixo Z pode executar 150 milímetros, adequado para cortar muitas variedades de folhas de metal. c.alta qualidade garante a sua durabilidade e facilidade de manutenção.
Nome:Servo motor AC e driver O servomotor importado (eixo Y acionado por dois servomotores), juntamente com o sofisticado redutor planetário, garante um acionamento estável, preciso e confiável.
	Nome:Guias Lineares de Precisão O sistema de corte avançado, a potência do laser e o movimento do servo ajustam-se perfeitamente, engrenagem de alta precisão importada e sistema de acionamento do rack, mesa de trabalho dupla trocável, para garantir maior velocidade e precisão de processamento.
Nome:Cabeça de corte A cabeça de corte sem contato tem a função de rastreamento automático de altura e anticolisão, o que melhora muito a velocidade de corte, suavidade e precisão de corte sob a mesma potência de saída. Em uma palavra, a eficiência de corte pode ser aumentada.
	Nome:Fonte de laser velocidade rápida, linha de corte de alta precisão e aresta de corte suave

Nome:Corpo da máquina e acessórios

a.600 ℃ tratamento térmico, 24 horas de resfriamento no forno, solda precisa de proteção de CO2, para garantir 20 anos de uso sem deformação.
b.Sincronização X / Y / Z eixos: O eixo Z pode executar 150 milímetros, adequado para cortar muitas variedades de folhas de metal.
c.alta qualidade garante a sua durabilidade e facilidade de manutenção.

Nome:Servo motor AC e driver

O servomotor importado (eixo Y acionado por dois servomotores), juntamente com o sofisticado redutor planetário, garante um acionamento estável, preciso e confiável.

Nome:Guias Lineares de Precisão

O sistema de corte avançado, a potência do laser e o movimento do servo ajustam-se perfeitamente, engrenagem de alta precisão importada e sistema de acionamento do rack, mesa de trabalho dupla trocável, para garantir maior velocidade e precisão de processamento.

Nome:Cabeça de corte

A cabeça de corte sem contato tem a função de rastreamento automático de altura e anticolisão, o que melhora muito a velocidade de corte, suavidade e precisão de corte sob a mesma potência de saída. Em uma palavra, a eficiência de corte pode ser aumentada.

Nome:Fonte de laser

velocidade rápida, linha de corte de alta precisão e aresta de corte suave

Serviço de pré-venda

Corte da amostra 1.Free,
Para o teste / corte de amostras grátis, por favor envie-nos o seu arquivo CAD, nós faremos o corte aqui e faremos o vídeo para lhe mostrar o corte, ou enviar amostra para você verificar a qualidade do corte.
2. design de máquina personalizada
De acordo com a aplicação do cliente, podemos revisar nossa máquina de acordo com a conveniência do cliente e a alta eficiência de produção.

Serviço pós-venda

A. A máquina será fornecida com vídeo de treinamento e manual do usuário em inglês para instalação, operação, manutenção e resolução de problemas, e deverá fornecer guia técnico por e-mail, fax, telefone, skype….
B. Oferecemos técnico para o site do cliente para instalação e treinamento, o cliente deve cobrir o visto, bilhete, custo de vida local.
C. O cliente pode vir à nossa fábrica para treinamento. Vamos oferecer treinamento de instalação, operação, solução de problemas e manutenção da máquina.
Durante o treinamento em nossa oficina, oferecemos treinamento gratuito e custo de vida por 7 dias, limite de 2 pessoas.

garantia

a). 1 Ano para toda a máquina (Danos provocados pelo homem são negociados).
b) .Laser source 2 anos de garantia
c). manutenção de Longelong e fornecimento de peças de reposição
d). Treinamento gratuito para as equipes de operação. (o engenheiro pode ir para o estrangeiro é negociado.)
