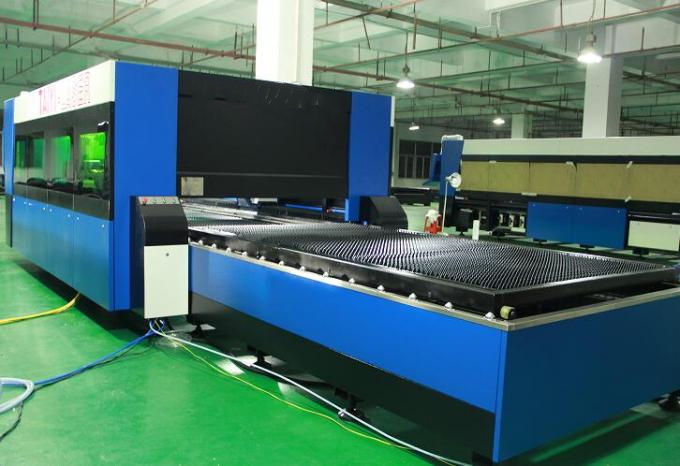

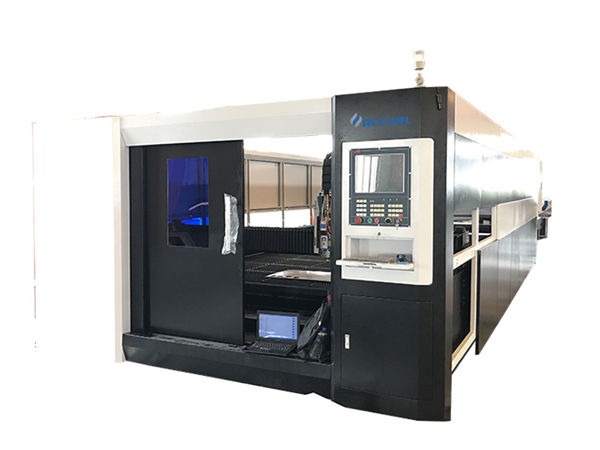

máquina de corte a laser de fibra de aço para chapas de aço inoxidável

Detalhes do produto

Certificação: CE
Pagamento e envio termos:
Quantidade Mínima de Encomenda: 1 conjunto
Preço: negociável
Detalhes da embalagem: 1 * 40GP container
Tempo de entrega: 30 dias
Condições de pagamento: L / C, D / A, T / T, D / P, Western Union
Capacidade de fornecimento: 150 sets

Descrição detalhada do produto

Aplicação::	Todo o material do metal	Espessura de corte:	SS até 12mm, MS até 22cm
Tipo de laser ::	Fibra	Freqüência de pulso:	1-2000HZ
Sistema de Posicionamento:	A luz vermelha	Software de Controle ::	Cypcut
Formato gráfico suportado ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Lugar de origem::	China
Número do modelo ::	TY-6020JB	Serviço pós-venda fornecido ::	Engenheiros Disponíveis Para Servir Máquinas No Exterior
Repetindo a Precisão ::	+ -0,03 mm	Temperatura de operação::	0 ° C a 45 ° C
Umidade de trabalho ::	5%-95%	Fonte de laser:	Chinês ou importado
Voltagem::	AC380V ± 10% 50HZ (60HZ)	Área de corte:	6000 * 2000 mm
Nome do Produto:	Máquina de corte TY-6020JB do laser da fibra do aço da folha de metal

Vantagem da máquina a laser de fibra

1. Compare com laser tradicional, laser de fibra é mais proteção ambiental
2. Consumo de energia muito menor: a eficiência de conversão fotoelétrica do laser de fibra 15 vezes maior que o laser tradicional.
3. Maior qualidade de pontos de laser: fonte de laser de módulo único
4. Menor consumo: o consumo elétrico é inferior a 7KW por hora.

Principais características da máquina de corte a laser de fibra

Corpo da máquina:
1. Corpo da máquina de Taiyi com estrutura de aço de 8mm, tratamento térmico de 600,, soldadura precisa, para certificar-se de 20 anos de uso sem deformação.

2. Pórtico com fundição de liga de magnésio, estabilidade forte sem deformação, movimento rápido.

3. O sistema de fumo do zoneamento da eficiência elevada em ambos os lados do corpo da máquina, poeira segmentada forte e coleção de fumo, reduzirá o dano ao trabalhador.

4. Importado redutor de flange de precisão e servomotor, velocidade de execução rápida.

5. 70 lâminas e 6 barras corrediças no leito da máquina, com lâminas próximas para reduzir o aviso da máquina, barras deslizantes que funcionam com cilindros para carregar e descarregar folhas facilmente.

6. A caixa de carregamento flexível pode ser aberta frente e ambos os lados que é conveniente para a condição de trabalho da máquina.

Especificação

Meio de fonte de laser	Fibra
Faixa de corte (L * W)	6000 mm × 2000 mm
Curso do eixo Z	250 mm
Max. velocidade de posicionamento	120 m / min
X, Y eixo máx. acelere a velocidade	1,0G
Forma de resfriamento	Resfriamento a água
Comprimento de onda do laser	1070nm
Potência de saída da fonte de laser	500 W / 1000 W / 1500 W / 2000 W 2500W / 3000W / 4000W (Opcional)
Min. abertura de corte	≤ 0,1 mm
Precisão de posicionamento dos eixos X, Y e Z	± 0,03 mm
Precisão de posicionamento repetida dos eixos X, Y e Z	± 0,01 mm
Espessura do material de corte (de acordo com o material)	0,2 - 25 mm
Modelo de motorista	Servo motor importado
Exigência de energia	380 V, 50/60 Hz
Temperatura de trabalho	0-45 ℃
Tempo de trabalho contínuo	24 horas
Peso da máquina	Cerca de 12000 Kgs
Nível de proteção total da fonte de alimentação	IP54

Tabela de referência de espessura de corte

Potência Laser	Espessura máxima de corte
Potência Laser	Aço carbono (mm)	Aço inoxidável (mm)	Alumínio (mm)	Latão (milímetros)
700W	8	3	1	1
1000W	12	4	2	2.5
1500W	14	5	4	3
2000W	16	6	5	4
3000W	22	10	6	8
Acima do parâmetro apenas para referência

Materiais Aplicados

Aço inoxidável, aço de carbono, aço de liga, aço do silicone, aço da mola, galvanize a placa, placa em conserva, placa de bronze, placa de cobre, placa de alumínio, etc.

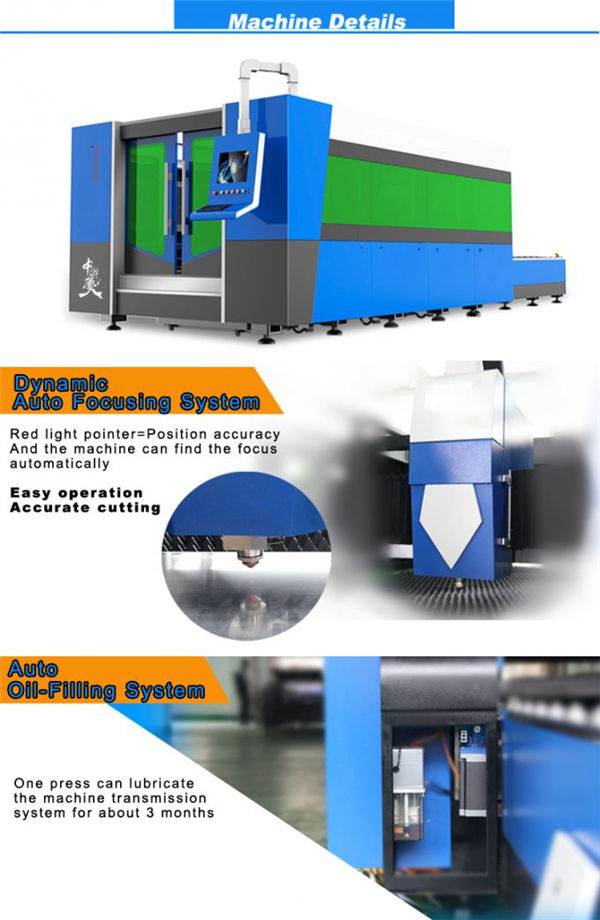

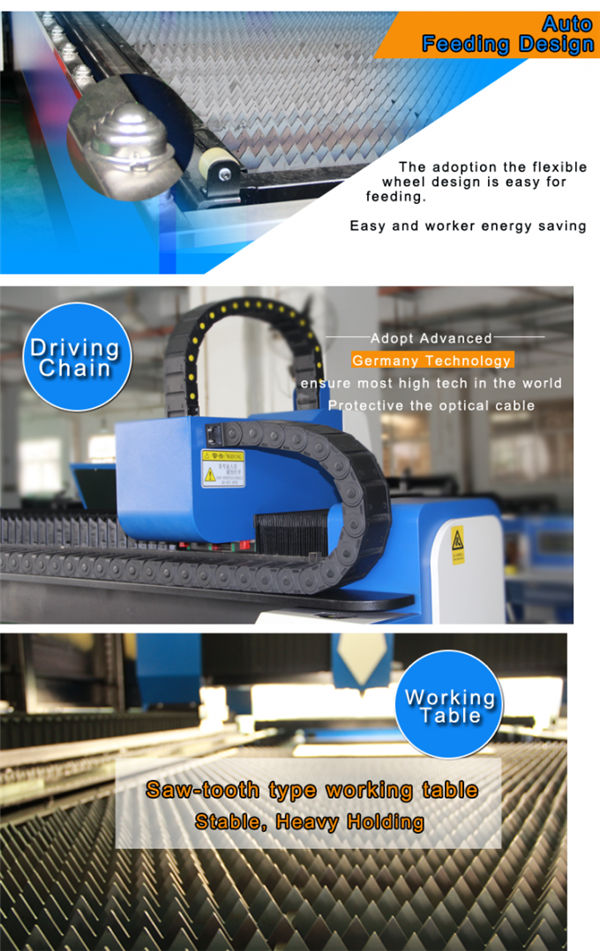

Imagens detalhadas

	Nome:Corpo da máquina e acessórios a.600 ℃ tratamento térmico, 24 horas de resfriamento no forno, solda precisa de proteção de CO2, para garantir 20 anos de uso sem deformação. b.Sincronização X / Y / Z eixos: O eixo Z pode executar 150 milímetros, adequado para cortar muitas variedades de folhas de metal. c.alta qualidade garante a sua durabilidade e facilidade de manutenção.
Nome:Servo motor AC e driver O servomotor importado (eixo Y acionado por dois servomotores), juntamente com o sofisticado redutor planetário, garante um acionamento estável, preciso e confiável.
	Nome:Guias Lineares de Precisão O sistema de corte avançado, a potência do laser e o movimento do servo ajustam-se perfeitamente, engrenagem de alta precisão importada e sistema de acionamento do rack, mesa de trabalho dupla trocável, para garantir maior velocidade e precisão de processamento.
Nome:Cabeça de corte A cabeça de corte sem contato tem a função de rastreamento automático de altura e anticolisão, o que melhora muito a velocidade de corte, suavidade e precisão de corte sob a mesma potência de saída. Em uma palavra, a eficiência de corte pode ser aumentada.
	Nome:Fonte de laser velocidade rápida, linha de corte de alta precisão e aresta de corte suave

Nome:Corpo da máquina e acessórios

a.600 ℃ tratamento térmico, 24 horas de resfriamento no forno, solda precisa de proteção de CO2, para garantir 20 anos de uso sem deformação.
b.Sincronização X / Y / Z eixos: O eixo Z pode executar 150 milímetros, adequado para cortar muitas variedades de folhas de metal.
c.alta qualidade garante a sua durabilidade e facilidade de manutenção.

Nome:Servo motor AC e driver

O servomotor importado (eixo Y acionado por dois servomotores), juntamente com o sofisticado redutor planetário, garante um acionamento estável, preciso e confiável.

Nome:Guias Lineares de Precisão

O sistema de corte avançado, a potência do laser e o movimento do servo ajustam-se perfeitamente, engrenagem de alta precisão importada e sistema de acionamento do rack, mesa de trabalho dupla trocável, para garantir maior velocidade e precisão de processamento.

Nome:Cabeça de corte

A cabeça de corte sem contato tem a função de rastreamento automático de altura e anticolisão, o que melhora muito a velocidade de corte, suavidade e precisão de corte sob a mesma potência de saída. Em uma palavra, a eficiência de corte pode ser aumentada.

Nome:Fonte de laser

velocidade rápida, linha de corte de alta precisão e aresta de corte suave

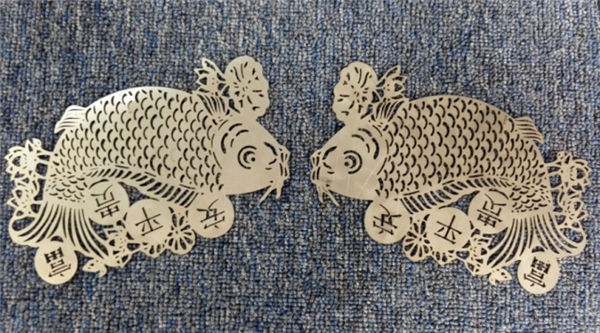

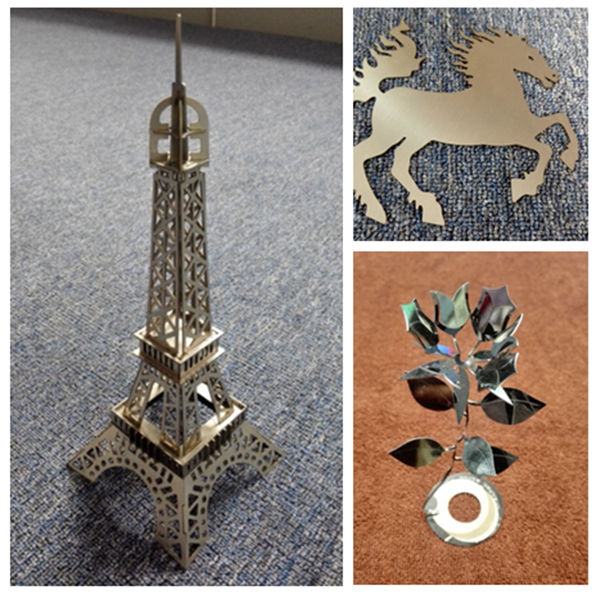

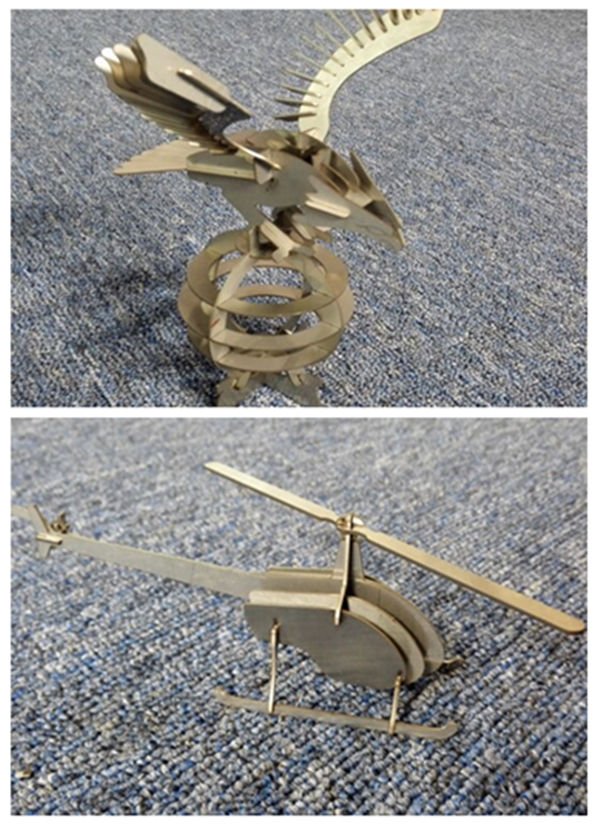

Amostras de corte

Treinamento

Serviço pós-venda, desde o treinamento até a instalação da máquina (3 maneiras):
1. Vídeo de treinamento e manual do usuário em Inglês para ser oferecido para instalação, operação, manutenção e resolução de problemas, e guia técnico a ser oferecido por e-mail, fax, telefone / whatsapp / skype // e assim por diante, quando você se encontrar alguns problemas de instalação, usando ou ajustando.
2. Sua empresa pode providenciar tecnólogo vem nossa fábrica para aprender conhecimentos básicos de equipamentos e operacionais essenciais, tempo de treinamento suficiente sobre 3-5days, o conteúdo do treinamento é a seguinte:
a) Treinamento de software de desenho comum;
b) procedimentos de treinamento on e off da máquina;
c) O significado dos parâmetros do painel de controle e do software, a configuração dos parâmetros
d) Limpeza e manutenção básica da máquina;
e) Solução de problemas comuns de hardware;
f) Cuidado de operação.
3. Serviço de treinamento de instrução porta-a-porta. visto, as despesas de viagem e alojamento serão a custo do cliente. É melhor organizar um tradutor para os nossos engenheiros durante o período de treinamento. Tempo de treinamento: 3-5days.

garantia

uma). 1ano para toda a máquina para a máquina de corte a laser de fibra de metal. (Dano causado pelo homem é negociado).
b). Fonte de laser 2 anos de garantia
c). Manutenção ao longo da vida e fornecimento de peças de reposição
d). Treinamento gratuito para as equipes de operação. (o engenheiro pode ir para o estrangeiro é negociado.)
