Detalhes do produto


Certificação: CE
Pagamento e envio termos:
Quantidade Mínima de Encomenda: 1 conjunto
Preço: negociável
Detalhes da embalagem: 1 * recipiente 20GP
Tempo de entrega: 30 dias
Condições de pagamento: L / C, D / A, T / T, D / P, Western Union

Descrição detalhada do produto


Aplicação::Todo o material do metalEspessura de corte:Folha galvanizada até 20mm
Tipo de laser ::FibraCNC ou não ::sim
Modo de refrigeração ::Refrigeração a ÁguaSoftware de Controle ::Cypcut
Formato gráfico suportado ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTLugar de origem::China
Número do modelo ::TY-4020JBServiço pós-venda fornecido ::Engenheiros Disponíveis Para Servir Máquinas No Exterior
Repetindo a Precisão ::+ -0,03 mmTemperatura de operação::0 ° C a 45 ° C
Umidade de trabalho ::5%-95%Fonte de laser:Chinês ou importado
Voltagem::AC380V ± 10% 50HZ (60HZ)Área de corte:3000 * 1500 mm

Vantagem da máquina a laser de fibra


1. Compare com laser tradicional, laser de fibra é mais proteção ambiental:



2. Consumo de energia muito menor: a eficiência de conversão fotoelétrica do laser de fibra 15 vezes maior que o laser tradicional.
3. Maior qualidade de pontos de laser: fonte de laser de módulo único



4. Menor consumo: o consumo elétrico é inferior a 7KW por hora.



Porque escolher-nos


Corpo da máquina:
1. Nosso corpo da máquina com estrutura de aço de 8mm, tratamento térmico de 600,, soldadura precisa, para certificar-se de 20 anos de uso sem deformação.
2. Pórtico com fundição de liga de magnésio, estabilidade forte sem deformação, movimento rápido.
3. O sistema de fumo do zoneamento da eficiência elevada em ambos os lados do corpo da máquina, poeira segmentada forte e coleção de fumo, reduzirá o dano ao trabalhador.
4. Importado redutor de flange de precisão e servomotor, velocidade de execução rápida.
5. 70 lâminas e 6 barras corrediças no leito da máquina, com lâminas próximas para reduzir o aviso da máquina, barras deslizantes que funcionam com cilindros para carregar e descarregar folhas facilmente.
6. A caixa de carregamento flexível pode ser aberta frente e ambos os lados que é conveniente para a condição de trabalho da máquina.

Especificação


Fonte de laserIPG / Raycus / Max
Corpo da máquinaestrutura do pórtico
Viagem de trabalhoTabela de controle numérico do parafuso da esfera da elevada precisão com dispositivo de alimentação
Max velocidade de corrida80m / min
Precisão de localização X / Y0,03 mm / m
Fonte de energia380 V 50 Hz / 60 Hz
Precisão de localização repetida X / Y± 0,03 mm
Temperatura de corrida0 ° C a 45 ° C
Aceleração Máxima1,0G
Poder bruto da máquina<16kVA
Materiais AplicadosAço macio fino, aço inoxidável e outros tipos de folhas metálicas
Área de corte3000mm * 1500mm / 4000mm * 2000mm / 6000mm * 2000mm
Peso total7500KGS

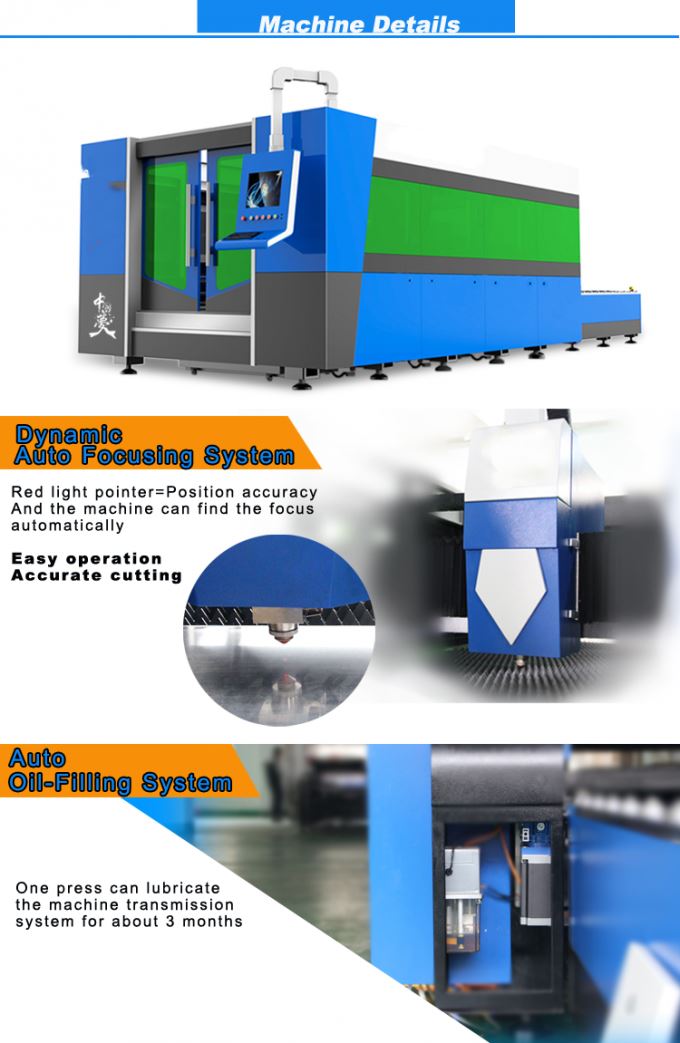

Imagens detalhadas

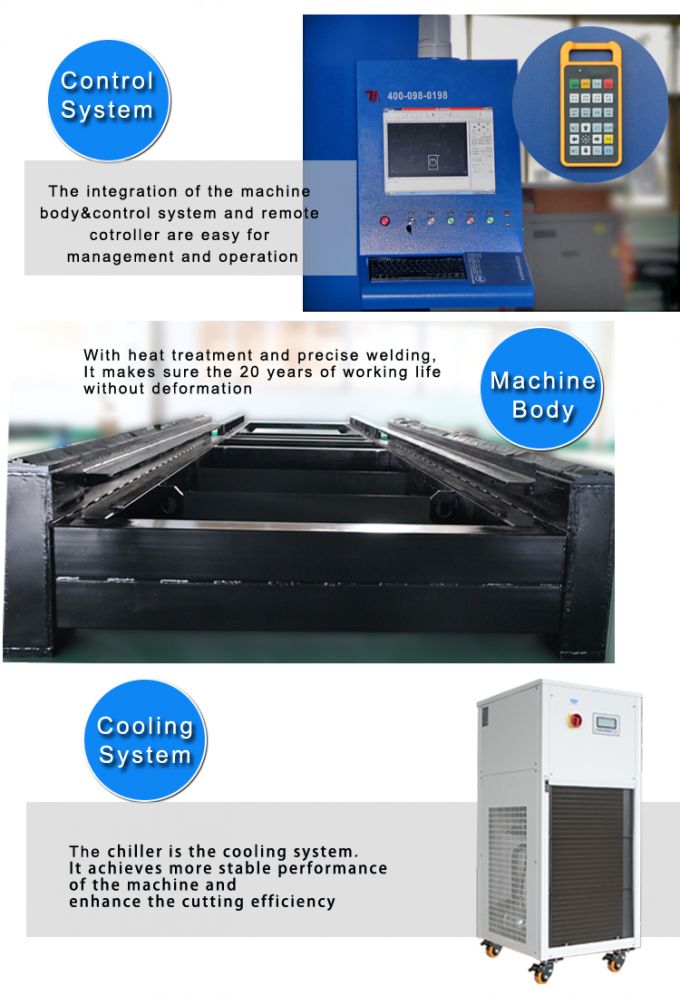

Nome:Corpo da máquina e acessórios

a.600 ℃ tratamento térmico, 24 horas de resfriamento no forno, solda precisa de proteção de CO2, para garantir 20 anos de uso sem deformação.
b.Sincronização X / Y / Z eixos: O eixo Z pode executar 150 milímetros, adequado para cortar muitas variedades de folhas de metal.
c.alta qualidade garante a sua durabilidade e facilidade de manutenção.

Nome:Servo motor AC e driver

O servomotor importado (eixo Y acionado por dois servomotores), juntamente com o sofisticado redutor planetário, garante um acionamento estável, preciso e confiável.

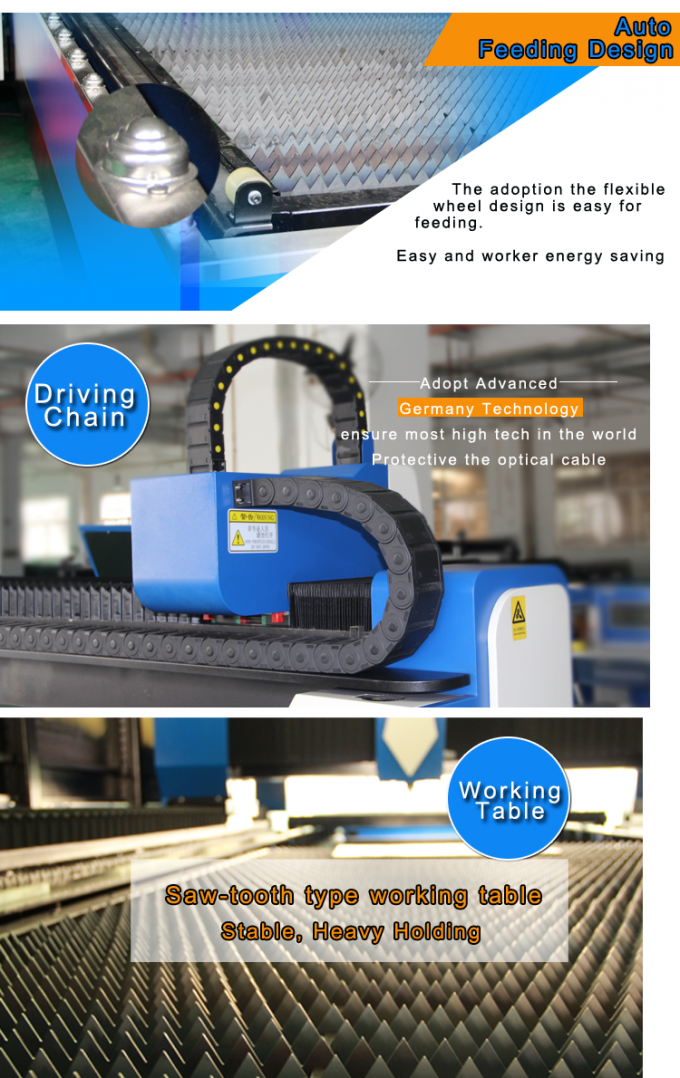

Nome:Guias Lineares de Precisão

O sistema de corte avançado, a potência do laser e o movimento do servo ajustam-se perfeitamente, engrenagem de alta precisão importada e sistema de acionamento do rack, mesa de trabalho dupla trocável, para garantir maior velocidade e precisão de processamento.

Nome:Cabeça de corte



A cabeça de corte sem contato tem a função de rastreamento automático de altura e anticolisão, o que melhora muito a velocidade de corte, suavidade e precisão de corte sob a mesma potência de saída. Em uma palavra, a eficiência de corte pode ser aumentada.





Nome:Fonte de laser

velocidade rápida, linha de corte de alta precisão e aresta de corte suave

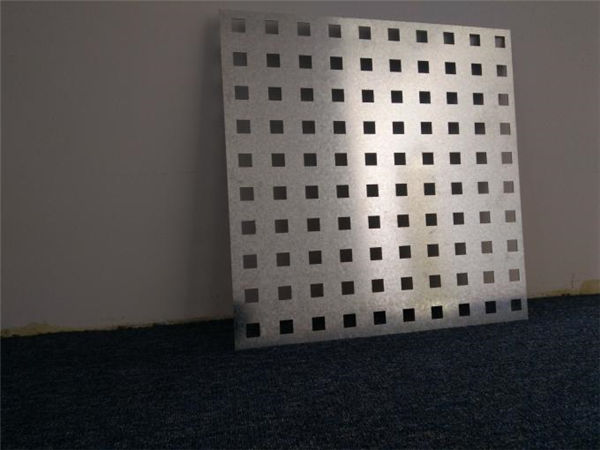

Amostras de corte


Treinamento


Após a assinatura do contrato, sua empresa pode organizar tecnólogo vem nossa fábrica para aprender conhecimentos básicos de equipamentos e operacionais essenciais, tempo de treinamento suficiente cerca de 1-3 dias, o conteúdo do treinamento é a seguinte:
a) Treinamento de software de desenho comum;
b) procedimentos de treinamento on e off da máquina;
c) O significado dos parâmetros do painel de controle e do software, a configuração da faixa de parâmetros;
d) Limpeza e manutenção básica da máquina;
e) Solução de problemas comuns de hardware;
f) Cuidado de operação,

garantia


a). 1 ano para a máquina inteira para máquina de marcação a laser de fibra de metal. (Dano causado pelo homem é negociado).
b) .Laser source 2 anos de garantia
c). manutenção de Longelong e fornecimento de peças de reposição
d). Treinamento gratuito para as equipes de operação. (o engenheiro pode ir para o estrangeiro é negociado.)
