fiber laser cutting machine for pipes and sheet

Detalhes do produto

Certificação: CE
Pagamento e envio termos:
Quantidade Mínima de Encomenda: 1 conjunto
Preço: negociável
Detalhes da embalagem: 1 * recipiente 20GP
Tempo de entrega: 30 dias
Condições de pagamento: L / C, D / A, T / T, D / P, Western Union, L / C
Capacidade de fornecimento: 50sets por mês

Descrição detalhada do produto

Aplicação::	Todo o material do metal	Espessura de corte:	SS até 10mm, MS até 22cm
Tipo de laser ::	Fibra	CNC ou não ::	sim
Modo de refrigeração ::	Refrigeração a Água	Software de Controle ::	Cypcut
Formato gráfico suportado ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Lugar de origem::	China
Número do modelo ::	TY-3015DG	Serviço pós-venda fornecido ::	Engenheiros Disponíveis Para Servir Máquinas No Exterior
Repetindo a Precisão ::	+ -0,03 mm	Temperatura de operação::	0 ° C a 45 ° C
Umidade de trabalho ::	5%-95%	Fonte de laser:	Chinês ou importado
Voltagem::	AC380V ± 10% 50HZ (60HZ)	Área de corte:	Padrão de 3000 * 1500mm, mais grande pode ser personalizado

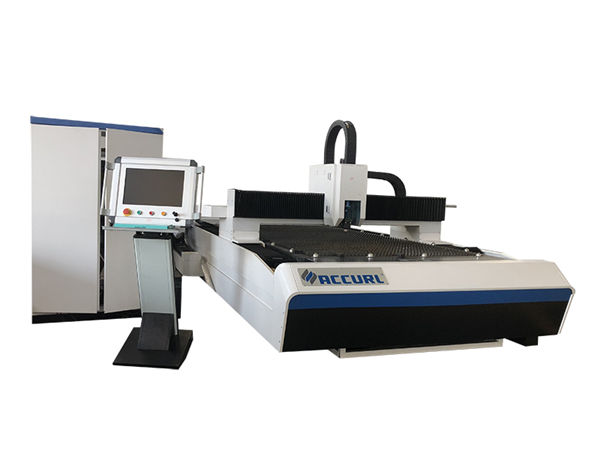

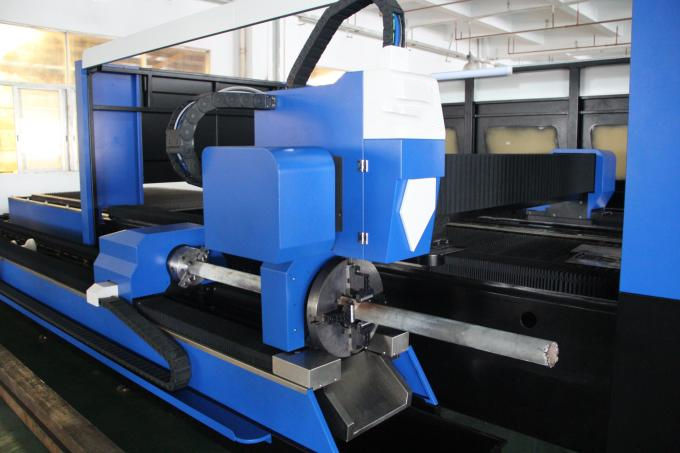

Fiber Laser Cutting Machine for Pipes and Sheet

Corpo da máquina

1. Nosso corpo da máquina com estrutura de aço de 8mm, tratamento térmico de 600,, soldadura precisa, para certificar-se de 20 anos de uso sem deformação.
2. Pórtico com fundição de liga de magnésio, estabilidade forte sem deformação, movimento rápido.

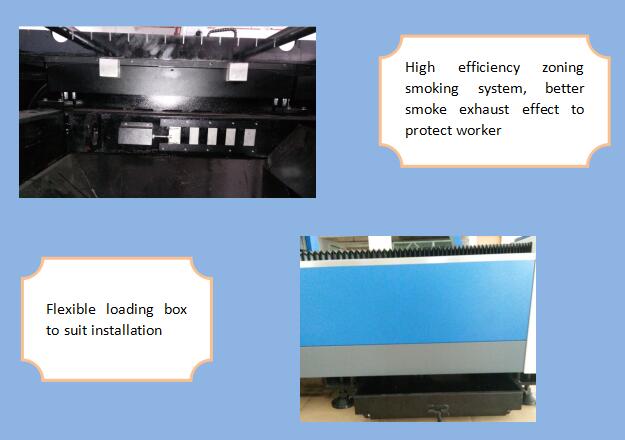

3. O sistema de fumo do zoneamento da eficiência elevada em ambos os lados do corpo da máquina, poeira segmentada forte e coleção de fumo, reduzirá o dano ao trabalhador.
4. Importado redutor de flange de precisão e servomotor, velocidade de execução rápida.
5. 70 lâminas e 6 barras corrediças no leito da máquina, com lâminas próximas para reduzir o aviso da máquina, barras deslizantes que funcionam com cilindros para carregar e descarregar folhas facilmente.
6. A caixa de carregamento flexível pode ser aberta frente e ambos os lados que é conveniente para a condição de trabalho da máquina.

Especificação

Fonte de laser	IPG / Raycus / Nlight
Corpo da máquina	estrutura do pórtico
Viagem de trabalho	Tabela de controle numérico do parafuso da esfera da elevada precisão com dispositivo de alimentação
Max velocidade de corrida	80m/min-90G/min
Precisão de localização X / Y	0,03 mm / m
Fonte de energia	380 V 50 Hz / 60 Hz
Precisão de localização repetida X / Y	± 0,03 mm
Temperatura de corrida	0 ° C a 45 ° C
Aceleração Máxima	1,0G
Poder bruto da máquina	<16kVA
Materiais Aplicados	Aço macio fino, aço inoxidável e outros tipos de folhas metálicas
Área de corte	3000mm * 1500mm / 4000mm * 2000mm / 6000mm * 2000mm
Peso total	4600KGS

Imagens detalhadas

	Nome:Corpo da máquina e acessórios a.600 ℃ tratamento térmico, 24 horas de resfriamento no forno, solda precisa de proteção de CO2, para garantir 20 anos de uso sem deformação. b.Sincronização X / Y / Z eixos: O eixo Z pode executar 150 milímetros, adequado para cortar muitas variedades de folhas de metal. c.alta qualidade garante a sua durabilidade e facilidade de manutenção.
Nome:Servo motor AC e driver O servomotor importado (eixo Y acionado por dois servomotores), juntamente com o sofisticado redutor planetário, garante um acionamento estável, preciso e confiável.
	Nome:Guias Lineares de Precisão O sistema de corte avançado, a potência do laser e o movimento do servo ajustam-se perfeitamente, engrenagem de alta precisão importada e sistema de acionamento do rack, mesa de trabalho dupla trocável, para garantir maior velocidade e precisão de processamento.
Nome:Cabeça de corte A cabeça de corte sem contato tem a função de rastreamento automático de altura e anticolisão, o que melhora muito a velocidade de corte, suavidade e precisão de corte sob a mesma potência de saída. Em uma palavra, a eficiência de corte pode ser aumentada.
	Nome:Fonte de laser velocidade rápida, linha de corte de alta precisão e aresta de corte suave

Nome:Corpo da máquina e acessórios

a.600 ℃ tratamento térmico, 24 horas de resfriamento no forno, solda precisa de proteção de CO2, para garantir 20 anos de uso sem deformação.
b.Sincronização X / Y / Z eixos: O eixo Z pode executar 150 milímetros, adequado para cortar muitas variedades de folhas de metal.
c.alta qualidade garante a sua durabilidade e facilidade de manutenção.

Nome:Servo motor AC e driver

O servomotor importado (eixo Y acionado por dois servomotores), juntamente com o sofisticado redutor planetário, garante um acionamento estável, preciso e confiável.

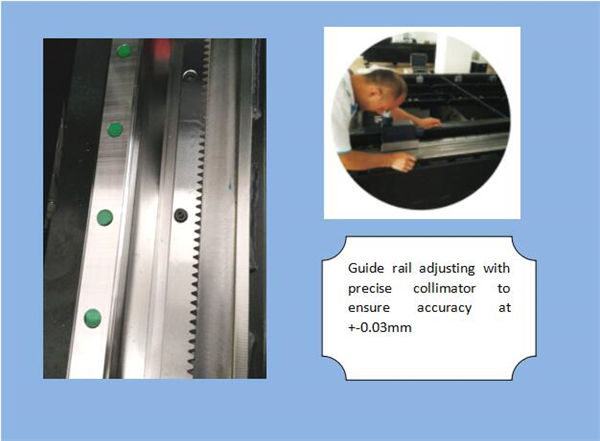

Nome:Guias Lineares de Precisão

O sistema de corte avançado, a potência do laser e o movimento do servo ajustam-se perfeitamente, engrenagem de alta precisão importada e sistema de acionamento do rack, mesa de trabalho dupla trocável, para garantir maior velocidade e precisão de processamento.

Nome:Cabeça de corte

A cabeça de corte sem contato tem a função de rastreamento automático de altura e anticolisão, o que melhora muito a velocidade de corte, suavidade e precisão de corte sob a mesma potência de saída. Em uma palavra, a eficiência de corte pode ser aumentada.

Nome:Fonte de laser

velocidade rápida, linha de corte de alta precisão e aresta de corte suave

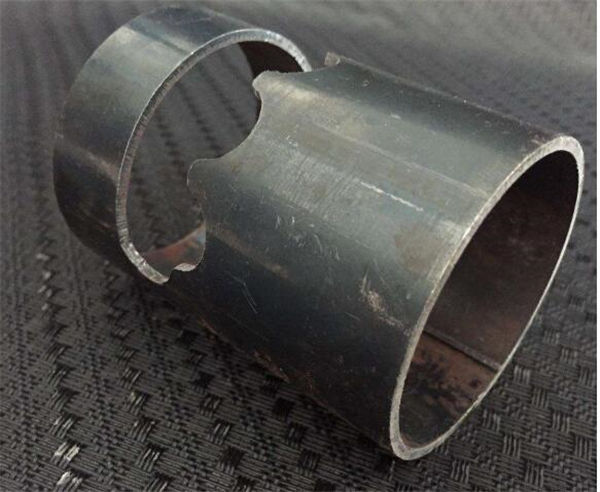

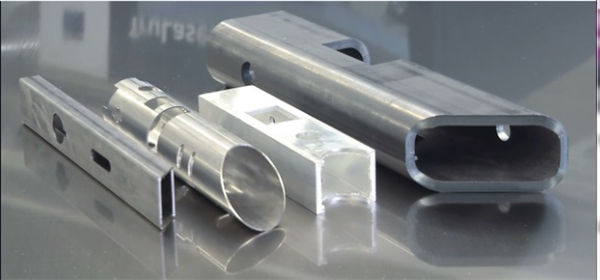

Amostras de corte

Samples:

Treinamento

Após a assinatura do contrato, sua empresa pode organizar tecnólogo vem nossa fábrica para aprender conhecimentos básicos de equipamentos e operacionais essenciais, tempo de treinamento suficiente cerca de 1-3 dias, o conteúdo do treinamento é a seguinte:
a) Treinamento de software de desenho comum;
b) procedimentos de treinamento on e off da máquina;
c) O significado dos parâmetros do painel de controle e do software, a configuração da faixa de parâmetros;
d) Limpeza e manutenção básica da máquina;
e) Solução de problemas comuns de hardware;
f) Cuidado de operação,

garantia

a). 1Year for the whole machine of metal pipe laser cutting machine (Man-made Damage is negotiated.).
b). Fonte de laser 2 anos de garantia
c). Manutenção ao longo da vida e fornecimento de peças de reposição
d). Treinamento gratuito para as equipes de operação. (o engenheiro pode ir para o estrangeiro é negociado.)
