máquina de gravação a laser de fibra design de corpo de máquina de 10 metros

Detalhes do produto

Certificação: CE
Pagamento e envio termos:
Quantidade Mínima de Encomenda: 1 conjunto
Preço: negociável
Detalhes da embalagem: 1 * 40GP container
Tempo de entrega: 30 dias
Condições de pagamento: L / C, D / A, T / T, D / P, Western Union

Descrição detalhada do produto

Aplicação:	Todo o material do metal	Espessura de corte:	Até 1 mm SS
Tipo de laser:	Laser de fibra original importado	Espessura máxima de corte:	20 mm / CS; 10mm / SS
Largura da linha de suporte:	0,1 mm	Software de Controle:	Cypcut
Formato gráfico suportado:	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Marca:
Repetindo Precisão:	+/- 0,03 mm	Temperatura de operação:	0 ° C a 45 ° C
Modo de arrefecimento:	Refrigeração a Água	Fonte de laser:	IPG / Nlight / Raycus / Max
Voltagem:	AC380V ± 10% 50HZ (60HZ)	Área de corte:	3000x1500mm

Aplicação

Aplicado para a tira de aço inoxidável padrão com espessura de 0,2 a 14mm

produtos

Corte redondo círculo 100-800mm

Configração de Projetos

código	Item
1	Sistema de eliminação de sucata
2	Braço mecânico
3	Máquina de corte a laser
4	O gabinete de controle elétrico central
5	Sistema de refrigeração
6	Máquina de alimentação

Especificação de máquina a laser

Meio de fonte de laser	Fibra
Faixa de corte (L * W)	10000 mm × 15000 mm
Curso do eixo Z	250 mm
Max. velocidade de posicionamento	120 m / min
X, Y eixo máx. acelere a velocidade	1,0G
Forma de resfriamento	Resfriamento a água
Comprimento de onda do laser	1070nm
Potência de saída da fonte de laser	500 W / 1000 W / 1500 W / 2000 W 2500W / 3000W / 4000W (Opcional)
Min. abertura de corte	≤ 0,1 mm
Precisão de posicionamento dos eixos X, Y e Z	± 0,03 mm
Precisão de posicionamento repetida dos eixos X, Y e Z	± 0,01 mm
Espessura do material de corte (de acordo com o material)	0,2 - 25 mm
Modelo de motorista	Servo motor importado
Exigência de energia	380 V, 50/60 Hz
Temperatura de trabalho	0-45 ℃
Tempo de trabalho contínuo	24 horas
Peso da máquina	Cerca de 12000 Kgs
Nível de proteção total da fonte de alimentação	IP54

Parâmetro da máquina de corte a laser

O leito do torno é feito da estrutura de soldagem global, após o recozimento após alívio de tensão foram usinagem de desbaste e o tratamento de envelhecimento de vibração secundária de acabamento de metal, melhor resolver o estresse devido à soldagem, assim, melhorar significativamente a estabilidade da máquina-ferramenta.X, Y, Eixo Z adota o servo motor japonês, equipado com alta precisão moagem engrenagem redutor e rack de rigidez, guia linear de alta precisão, tais como mecanismo de transmissão eficiente, efetivamente garantir a precisão da transmissão; máquina é equipada com dispositivo de lubrificação automática, área de corte tem poeira exaustiva dispositivo, carro de resíduos na parte inferior da área de corte, movimento mecânico de corte, manter a operação de enchimento pobre arco, não precisa voltar à origem depois de um tempo de viagem de corte, Assim poupando muito tempo, a velocidade de corte melhorou muito. Por cálculo, pode melhorar a eficiência de mais de 15% do corte com essa melhora.

Movendo o controle de movimento da cama de corte por cadeia acionada por servo motor, a superfície da cama é feita de cobre e alumínio tampa do cilindro, tampa de cobre pode reduzir a placa de arranhão de forma eficaz, reduzir o custo de substituição.

Coletando, desenrolando, Endireitar, parâmetros do dispositivo de alimentação

Código	atuação	Parâmetro	Observação
1	peso máximo de carga da bobina	10T (máx)
2	Largura da bobina	200 mm a 1300 mm
3	Espessura da bobina	0,3 mm ～ 1,5 mm
4	diâmetro interno do rolo de material	Ø460-530mm
5	diâmetro exterior do rolo de material	Ø1300mm (máx.)
6	velocidade da linha de produção	20m / min
7	modo de carregamento	carregando carro
8	Método de tensionamento	distensão hidráulica
9	método de travagem	Freio a disco pneumático
10	Controle de alimentação	indução elétrica
11	desenrolar	controle de freqüência
12	Transportadora; Material com coffret	automático
13	dispositivo de pressão	Automático
14	Rolo liso	acima de 11 para baixo 12
15	pitada de rolo	1 conjunto
16	alimentador	rolete de pressão
17	Motorista do alimentador	servo motor

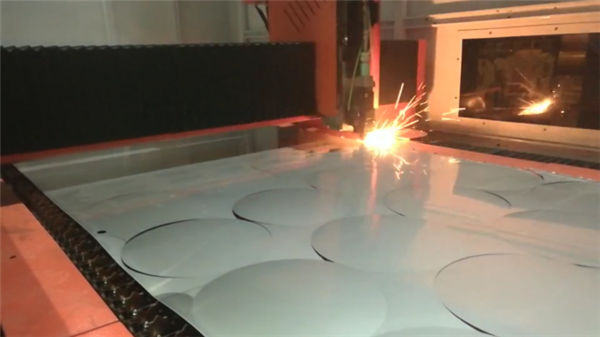

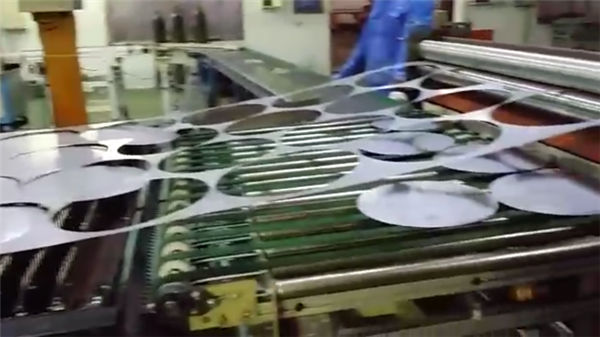

Amostras de corte: (fotos em anexo são para referência, entre em contato conosco para detalhes de vídeo)

Amostras de corte

Serviço de pré-venda

1. corte de amostra grátis,
Para o teste / corte de amostras grátis, por favor envie-nos o seu arquivo CAD, nós faremos o corte aqui e faremos o vídeo para lhe mostrar o corte, ou enviar amostra para você verificar a qualidade do corte.
2. design de máquina personalizada
De acordo com a aplicação do cliente, podemos revisar nossa máquina de acordo com a conveniência do cliente e a alta eficiência de produção.

Serviço pós-venda

A. A máquina será fornecida com vídeo de treinamento e manual do usuário em inglês para instalação, operação, manutenção e resolução de problemas, e deverá fornecer guia técnico por e-mail, fax, telefone, skype….
B. Oferecemos técnico para o site do cliente para instalação e treinamento, o cliente deve cobrir o visto, bilhete, custo de vida local.
C. O cliente pode vir à nossa fábrica para treinamento. Vamos oferecer treinamento de instalação, operação, solução de problemas e manutenção da máquina.
Durante o treinamento em nossa oficina, oferecemos treinamento gratuito e custo de vida por 7 dias, limite de 2 pessoas.

garantia

a). 1 Ano para toda a máquina (Danos provocados pelo homem são negociados).
b) .Laser source 2 anos de garantia
c). manutenção de Longelong e fornecimento de peças de reposição
d). Treinamento gratuito para as equipes de operação. (o engenheiro pode ir para o estrangeiro é negociado.)

Perguntas frequentes

Q1: como posso obter a melhor máquina para mim?
Você pode nos dizer o seu material de trabalho, o trabalho detalhado por imagem ou vedio para que possamos julgar se a nossa máquina pode atender sua necessidade ou não. Então podemos dar-lhe o melhor modelo depende da nossa experiência.

Q2: esta é a primeira vez que eu uso este tipo de máquina, é fácil de operar?
Nós lhe enviaremos manual e guia vedio em Inglês, ele pode te ensinar como operar a máquina. Se você ainda não consegue aprender como usá-lo, podemos ajudá-lo com o software de ajuda on-line "Teamviewer" .Nós podemos conversar por telefone, e-mail ou outras formas de contato.

Q3: se a máquina tem problema no meu lugar, como eu poderia fazer?
Poderíamos enviar peças gratuitas para você no período de garantia se as máquinas tiverem algum problema em "uso normal".

Q4: você organiza a expedição para as máquinas?
Sim, queridos estimados clientes, por FOB ou CIF preço, nós vamos providenciar a transferência para você. Para o preço EXW, os clientes precisam providenciar a remessa sozinhos ou seus agentes.
