fibra de cypcut 3d máquina de corte a laser 1070nm comprimento de onda do laser

Detalhes do produto

Certificação: CE
Pagamento e envio termos:
Quantidade Mínima de Encomenda: 1 conjunto
Preço: negociável
Detalhes da embalagem: 1 * recipiente 20GP
Tempo de entrega: 30 dias para folha de metal e máquina de corte a laser de tubo
Condições de pagamento: L / C, D / A, T / T, D / P, Western Union, L / C
Capacidade de fornecimento: 50sets por mês

Descrição detalhada do produto

Aplicação::	Todo o material do metal	Espessura de corte:	SS até 10mm, MS até 22cm
Tipo de laser ::	Fibra	CNC ou não ::	sim
Modo de refrigeração ::	Refrigeração a Água	Software de Controle ::	Cypcut
Formato gráfico suportado ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Lugar de origem::	China
Número do modelo ::	TY-3015DG	Serviço pós-venda fornecido ::	Engenheiros Disponíveis Para Servir Máquinas No Exterior
Repetindo a Precisão ::	+ -0,03 mm	Temperatura de operação::	0 ° C a 45 ° C
Umidade de trabalho ::	5%-95%	Faixa de processamento:	20-130mmx3000mm
Voltagem::	AC380V ± 10% 50HZ (60HZ)	Área de corte:	Padrão de 3000 * 1500mm, mais grande pode ser personalizado

Corpo da máquina

1. Nosso corpo da máquina com estrutura de aço de 8mm, tratamento térmico de 600,, soldadura precisa, para certificar-se de 20 anos de uso sem deformação.
2. Pórtico com fundição de liga de magnésio, estabilidade forte sem deformação, movimento rápido.
3. O sistema de fumo do zoneamento da eficiência elevada em ambos os lados do corpo da máquina, poeira segmentada forte e coleção de fumo, reduzirá o dano ao trabalhador.
4. Importado redutor de flange de precisão e servomotor, velocidade de execução rápida.
5. 70 lâminas e 6 barras corrediças no leito da máquina, com lâminas próximas para reduzir o aviso da máquina, barras deslizantes que funcionam com cilindros para carregar e descarregar folhas facilmente.
6. A caixa de carregamento flexível pode ser aberta frente e ambos os lados que é conveniente para a condição de trabalho da máquina.

Comprimento de onda do laser da máquina de corte 1070nm do laser da fibra 3d do cypcut

Vantagem da máquina a laser de fibra

1) excelente qualidade de feixe: menor diâmetro de foco e alta eficiência de trabalho, alta qualidade.
2) alta velocidade de corte: velocidade de corte é mais do que 60 m / min
3) Corrida estável: Adotando os principais lasers de fibra de importação do mundo, desempenho estável, peças-chave podem
chegar a 100.000 horas;
4) Alta eficiência para conversão fotoelétrica: Compare com máquina de corte a laser de CO2,
máquina de corte a laser de fibra tem três vezes eficiência de conversão fotoelétrica
5) Baixo custo e baixa manutenção: Poupe energia e proteja o meio ambiente. Taxa de conversão fotoelétrica
é até 25-30%. Baixo consumo de energia elétrica, é apenas cerca de 20% -30% do tradicional laser de CO2
máquina de corte. Transmissão de linha de fibra não precisa refletir lente, economizar custos de manutenção;
6) Operações fáceis: transmissão de linha de fibra, nenhum ajuste de caminho óptico;
7) Efeitos ópticos super flexíveis: Design compacto, requisitos de fabricação fáceis e flexíveis.

Especificação

Meio de fonte de laser	Fibra
Faixa de corte (L * W)	3000 mm × 1500 mm
Curso do eixo Z	250 mm
Max. velocidade de posicionamento	120 m / min
X, Y eixo máx. acelere a velocidade	1,0G
Forma de resfriamento	Resfriamento a água
Comprimento de onda do laser	1070nm
Potência de saída da fonte de laser	500 W / 1000 W / 1500 W / 2000 W 2500W / 3000W / 4000W (Opcional)
Min. abertura de corte	≤ 0,1 mm
Precisão de posicionamento dos eixos X, Y e Z	± 0,03 mm
Precisão de posicionamento repetida dos eixos X, Y e Z	± 0,01 mm
Espessura do material de corte (de acordo com o material)	0,2 - 25 mm
Modelo de motorista	Servo motor importado
Exigência de energia	380 V, 50/60 Hz
Temperatura de trabalho	0-45 ℃
Tempo de trabalho contínuo	24 horas
Peso da máquina	Cerca de 12000 Kgs
Nível de proteção total da fonte de alimentação	IP54

Imagens detalhadas

	Nome: Corpo da máquina e acessórios a.600 ℃ tratamento térmico, 24 horas de resfriamento no forno, solda precisa de proteção de CO2, para garantir 20 anos de uso sem deformação. b.Sincronização X / Y / Z eixos: O eixo Z pode executar 150 milímetros, adequado para cortar muitas variedades de folhas de metal. c.alta qualidade garante a sua durabilidade e facilidade de manutenção.
Nome:Servo motor AC e driver O servomotor importado (eixo Y acionado por dois servomotores), juntamente com o sofisticado redutor planetário, garante um acionamento estável, preciso e confiável.
	Nome:Guias Lineares de Precisão O sistema de corte avançado, a potência do laser e o movimento do servo ajustam-se perfeitamente, engrenagem de alta precisão importada e sistema de acionamento do rack, mesa de trabalho dupla trocável, para garantir maior velocidade e precisão de processamento.
Nome:Cabeça de corte A cabeça de corte sem contato tem a função de rastreamento automático de altura e anticolisão, o que melhora muito a velocidade de corte, suavidade e precisão de corte sob a mesma potência de saída. Em uma palavra, a eficiência de corte pode ser aumentada.
	Nome:Fonte de laser velocidade rápida, linha de corte de alta precisão e aresta de corte suave

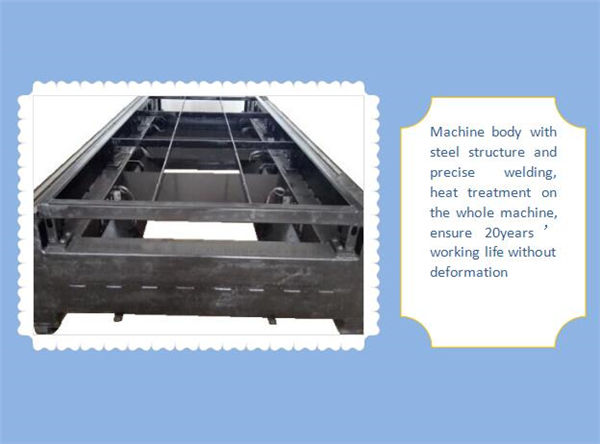

Nome: Corpo da máquina e acessórios

a.600 ℃ tratamento térmico, 24 horas de resfriamento no forno, solda precisa de proteção de CO2, para garantir 20 anos de uso sem deformação.
b.Sincronização X / Y / Z eixos: O eixo Z pode executar 150 milímetros, adequado para cortar muitas variedades de folhas de metal.
c.alta qualidade garante a sua durabilidade e facilidade de manutenção.

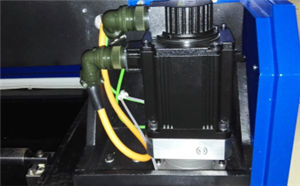

Nome:Servo motor AC e driver

O servomotor importado (eixo Y acionado por dois servomotores), juntamente com o sofisticado redutor planetário, garante um acionamento estável, preciso e confiável.

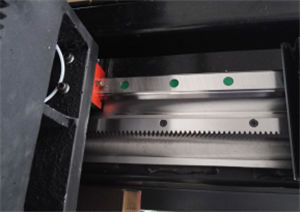

Nome:Guias Lineares de Precisão

O sistema de corte avançado, a potência do laser e o movimento do servo ajustam-se perfeitamente, engrenagem de alta precisão importada e sistema de acionamento do rack, mesa de trabalho dupla trocável, para garantir maior velocidade e precisão de processamento.

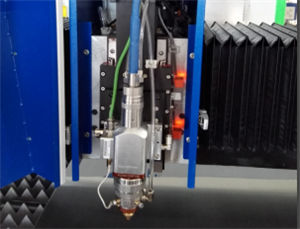

Nome:Cabeça de corte

A cabeça de corte sem contato tem a função de rastreamento automático de altura e anticolisão, o que melhora muito a velocidade de corte, suavidade e precisão de corte sob a mesma potência de saída. Em uma palavra, a eficiência de corte pode ser aumentada.

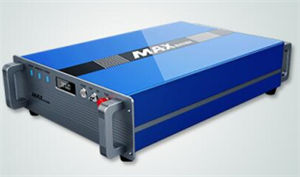

Nome:Fonte de laser

velocidade rápida, linha de corte de alta precisão e aresta de corte suave

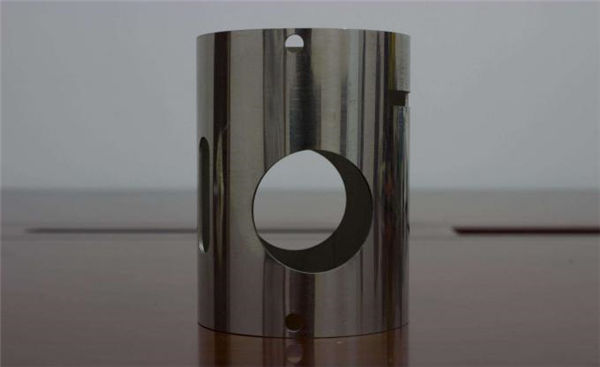

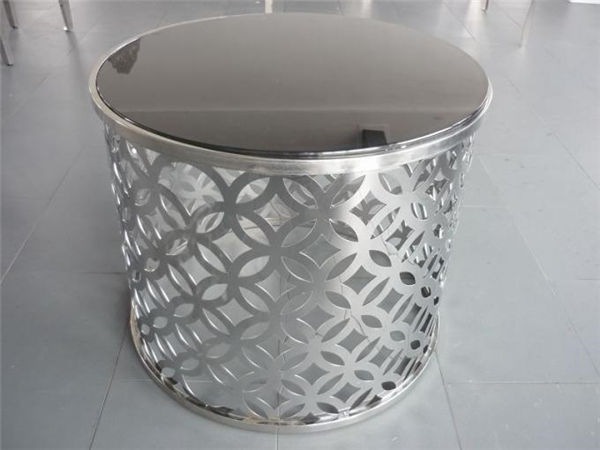

Amostras de corte

Treinamento

Após a assinatura do contrato, sua empresa pode organizar tecnólogo vem nossa fábrica para aprender conhecimentos básicos de equipamentos e operacionais essenciais, tempo de treinamento suficiente cerca de 1-3 dias, o conteúdo do treinamento é a seguinte:
a) Treinamento de software de desenho comum;
b) procedimentos de treinamento on e off da máquina;
c) O significado dos parâmetros do painel de controle e do software, a configuração da faixa de parâmetros;
d) Limpeza e manutenção básica da máquina;
e) Solução de problemas comuns de hardware;
f) Cuidado de operação,

garantia

a). 1 ano para toda a máquina para a máquina de corte a laser de fibra da tubulação. (Dano causado pelo homem é negociado).
b) .Laser source 2 anos de garantia
c). manutenção de Longelong e fornecimento de peças de reposição
d). Treinamento gratuito para as equipes de operação. (o engenheiro pode ir para o estrangeiro é negociado.)
