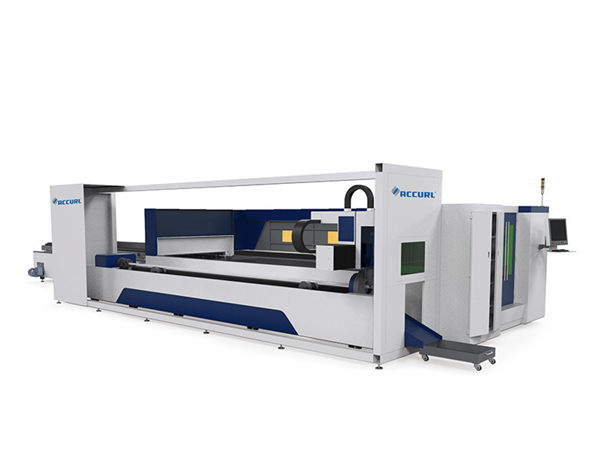

bandeja industrial conduzida elétrica do estilo da gaveta da máquina de corte do laser da tubulação do metal

bandeja industrial conduzida elétrica do estilo da gaveta da máquina de corte do laser da tubulação do metal

Detalhes do produto


Certificação: CE / FDA
Pagamento e envio termos:
Quantidade Mínima de Encomenda: 1 SET
Preço: USD por SET
Detalhes da embalagem: caixa De Madeira com cinto de ligação de ferro
Tempo de entrega: 20-30 dias de trabalho
Condições de pagamento: T / T, L / C, Western Union
Capacidade de fornecimento: 2000 unidades por ano

Descrição detalhada do produto


Tipo de laser:Fonte de laser de fibraÁrea de corte:Diâmetro 20-200mm
Modo de arrefecimento:Refrigeração a ÁguaAplicação:Material Aplicável
Tensão de trabalho:380V / 50HzMétodo de foco:Seguindo e ajuste automático do foco
Método de Transmissão:Engrenagem E CremalheiraPotência do laser:800W
Carga Máxima da Mesa de Trabalho:1000kgsPosio do eixo X / Y:0,05 / 1000 mm
CNC ou não:SIMClasse:Laser de Classe 4

Características da máquina de corte a laser de fibra de metal


A máquina de corte a laser de alta potência com a mais alta precisão na China, pode cortar portas metálicas com tamanho grande e cortar até 22 mm de aço macio, aço inoxidável de 12 mm, alumínio de 10 mm, latão de 5 mm, cobre de 4 mm e chapas de aço galvanizado de 4 mm.

Recursos da Máquina


It is the new design full closed fiber laser cutting machine with dual-working table from golden laser,and it adopts modern advanced cutting system,auto-focus.
The imported high precision fiber laser generator,ensure the high speeding,high precision.
Full protective enclosure design provides safety protection from unseen laser radiation and mechanical movement,closed proceed environments,safety and environment-friendly.
Pallet working table saves feeding time.
Drawer style tray makes easy collecting and cleaning for the scraps and small parts.
Gantry double driving structure, high damping bed, good rigidity, high speed and acceleration.
The world’s leading fiber laser resonator and electronic components to ensure machine superior stability.

Descrição do Produto


Tipo de laserLaser de fibra
Marca de laserIPG / Maxphotonics
Potência Laser800W (1000W / 2000W / 4000W optional)
Área de trabalho1500mmX3000mm 1300x2500mm Opcional
Mesa de trabalhoMesa de trabalho fixa
Sistema de controleControle servo de loop fechado do PMAC
Modo de conduçãoEngrenagem de cremalheira de engrenagem dupla
Velocidade de marcha lenta / processamento72 m / min / 36 m / min
Precisão de Posicionamento0,05 mm
Sistema de proteçãoProteção do invólucro
Cabeça de laserPrecitec / Laser Mech
Fonte de energiaAC220V ± 5% 50 / 60Hz / AC380V ± 5% 50 / 60Hz
Poder total7KW ~ 11KW
Espaço no chão5.6mX3.2m (mesa fixa)

Vantagens da máquina de corte a laser


1) excelente qualidade de feixe: menor diâmetro de foco e alta eficiência de trabalho, alta qualidade

2) alta velocidade de corte: velocidade de corte é mais do que 20 m / min

3) Corrida estável: Adotando os principais lasers de fibra de importação do mundo, desempenho estável, peças-chave podem chegar a 100.000 horas;

4) Alta eficiência para conversão fotoelétrica: Compare com máquina de corte a laser de CO2, máquina de corte a laser de fibra tem três vezes eficiência de conversão fotoelétrica

5) Baixo custo e baixa manutenção: Poupe energia e proteja o meio ambiente. Taxa de conversão fotoelétrica é de até 25-30%. Baixo consumo de energia elétrica, é apenas cerca de 20% -30% da tradicional máquina de corte a laser de CO2. Transmissão de linha de fibra não precisa refletir lente, economizar custos de manutenção;

6) Operações fáceis: transmissão de linha de fibra, nenhum ajuste de caminho óptico;

7) Efeitos ópticos super flexíveis: Design compacto, requisitos de fabricação fáceis e flexíveis.

Especificação de detalhe de tubo de corte


Comprimento de corte6000 mm
Diâmetro20mm-200mm
Min restante material250 mm
Eixo X230 mm
Eixo Y6500mm
Eixo Z175 mm
Precisão da posição0,05 mm
Precisão de reposição0,03 mm
Velocidade máxima de movimento para o eixo X40 m / min
Velocidade máxima de movimento para o eixo Y500 mm / s
Aceleração1 G
Tamanho (L * W * H)12000 * 1800 * 2400 mm
Peso3800 kg

Vantagem da máquina de corte a laser de tubo de metal


1. O motor do excitador de Electricista no dispositivo giratório ajusta a velocidade livremente, o Easy-work, baixo ruidoso, velocidade giratória alta, exatidão elevada
2. Linha de interseção pode ser cortada. Melhor escolha para construção tubular.
Dispositivo de transmissão de alta precisão 3.Imported que é perfeitamente trabalhar com servo sistema, assim, pode certificar-se de precisão e eficiência de corte.
4. Excelente qualidade do trajecto: Menor ponto laser e alta eficiência de trabalho, alta qualidade.
5. Alta velocidade de corte: a velocidade de corte é de 2 a 3 vezes mais que a mesma máquina de corte a laser de CO2.
6. Corrida estável: adote lasers de fibra de importação de alto nível mundial, desempenho estável, peças chave podem chegar a 100.000 horas;
7. Alta eficiência para conversão fotoelétrica: Compare com máquina de corte a laser de CO2, máquina de corte a laser de fibra tem três vezes eficiência de conversão fotoelétrica.
8. Baixo custo: Poupe energia e proteja o meio ambiente. Taxa de conversão fotoelétrica é de até 25-30%. Baixo consumo de energia elétrica, é apenas cerca de 20% -30% da tradicional máquina de corte a laser de CO2.
9. Baixa manutenção: transmissão de linha de fibra não precisa refletir lente, economizar custos de manutenção;
10. Operações fáceis: transmissão de linha de fibra, nenhum ajuste de caminho óptico.

Materiais aplicáveis


Usado principalmente para o corte de aço carbono, aço silício, aço inoxidável, liga de alumínio, liga de titânio, chapa de aço galvanizado, placa de decapagem, chapa de zinco de alumínio, cobre e muitos tipos de materiais metálicos de corte e assim por diante.

Indústria Aplicável


Chapa metálica, hardware, utensílios de cozinha, eletrônicos, peças automotivas, vidro, publicidade, artesanato, iluminação, decoração, jóias, etc
Material Aplicável:
Especialmente para aço carbono, aço inoxidável, aço galvanizado, liga, titânio, alumínio, latão, cobre e outras chapas metálicas.
