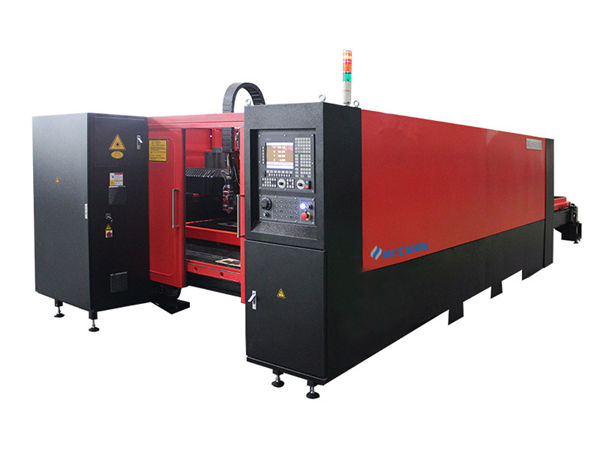

precisão cnc máquina de corte a laser de fibra / ip54 cortador a laser tubo

Detalhes do produto

Certificação: CE
Pagamento e envio termos:
Quantidade Mínima de Encomenda: 1 conjunto
Preço: negociável
Detalhes da embalagem: 1 * 40GP container
Tempo de entrega: 30 dias
Condições de pagamento: L / C, D / A, T / T, D / P, Western Union

Descrição detalhada do produto

Nome do Produto:	Cortador do laser do tubo da máquina de corte do laser da fibra do Cnc de Accurl / IP54	Largura da linha de suporte:	0,1 mm
Repetindo a Precisão ::	+ -0,03 mm	Temperatura de operação::	0 ° C a 45 ° C
Modo de arrefecimento:	Refrigeração a Água	Fonte de laser:	Chinês ou importado
Voltagem::	AC380V ± 10% 50HZ (60HZ)	Área de corte:	ø40-ø200 X 6000mm

Introdução de máquina de corte a laser

A máquina de corte a laser de fibra Accurl é equipada com laser de fibra que é energeticamente eficiente, favorável ao meio ambiente e altamente eficiente.
Recentemente, o meio laser de fibra é a fonte de laser mais popular e estável internacionalmente. O feixe de laser de alta densidade de energia é focado na superfície do material. Em seguida, a área derrete, queima, evapora e a escória é expelida por um jato de gás, deixando uma costura suave com um acabamento superficial de alta qualidade feito por um movimento relativo entre o feixe de luz do laser e a rotina predefinida do material. Ou seja, o corte a laser automático pode ser realizado ao mover a posição do ponto de luz pelos sistemas mecânicos controlados pelo CNC. A máquina de corte a laser de fibra KJG é um equipamento de alta tecnologia integrado com tecnologia laser, tecnologia CNC e tecnologia mecânica.

Principais características

1) A máquina de corte a laser Accurl com a mais alta precisão na China, pode cortar design de bicicleta de metal pequeno com o tamanho de meia moeda e cortar perfeitamente 6 milímetros de aço macio, 120 furos podem ser cortados dentro de um minuto.
2) 600 ℃ tratamento térmico, 24 horas de resfriamento no forno, 8 metros de pórtico de moagem, soldagem precisa de proteção de CO2, para se certificar de 20 anos de uso sem deformação.
3) Usando o projeto de integração de gabinete elétrico de laser, cobrir pequena área, economizar espaço, design minimalista.
4) Scrap carro design simétrico, ambos os lados podem limpar os resíduos; Coloque máquina para o romm não tem requisitos de esquerda e direita; Dispositivo de levantamento pneumático para evitar que o material coça.
5) Especialmente usado para cortar 0.5-6mm aço carbono, 0.5-5mm aço inoxidável, aço galvanizado, chapa de aço eletrolítico revestido de zinco, aço silício e outros tipos de thin metal sheets.1000W pode cortar 3mm de alumínio e 2mm de cobre.

Especificação

Meio de fonte de laser	Fibra
Faixa de corte (L * W)	ø40-ø200 x 6000mm
Curso do eixo Z	250 mm
Max. velocidade de posicionamento	120 m / min
X, Y eixo máx. acelere a velocidade	1,0G
Forma de resfriamento	Resfriamento a água
Comprimento de onda do laser	1070nm
Potência de saída da fonte de laser	500 W / 1000 W / 1500 W / 2000 W 2500W / 3000W / 4000W (Opcional)
Min. abertura de corte	≤ 0,1 mm
Precisão de posicionamento dos eixos X, Y e Z	± 0,03 mm
Precisão de posicionamento repetida dos eixos X, Y e Z	± 0,01 mm
Espessura do material de corte (de acordo com o material)	0,2 - 25 mm
Modelo de motorista	Servo motor importado
Exigência de energia	380 V, 50/60 Hz
Temperatura de trabalho	0-45 ℃
Tempo de trabalho contínuo	24 horas
Peso da máquina	Cerca de 4000 Kgs
Nível de proteção total da fonte de alimentação	IP54

Tabela de referência de espessura de corte

Potência Laser	Espessura máxima de corte
Potência Laser	Aço carbono (mm)	Aço inoxidável (mm)	Alumínio (mm)	Latão (milímetros)
700W	8	3	1	1
1000W	12	4	2	2.5
1500W	14	5	4	3
2000W	16	6	5	4
3000W	22	10	6	8
Acima do parâmetro apenas para referência

Aplicação

Amplamente utilizado no aparelho de cozinha, caixa de controle elétrico, dispositivo de alta resolução, equipamentos mecânicos, elétrica
equipamentos, iluminação, cartazes, autopeças, equipamentos de exibição, hardware e processamento de metais.

Imagens detalhadas

	Nome: Corpo da máquina e accessoriea.600 ℃ tratamento térmico, 24 horas de resfriamento no forno, solda de proteção precisa de CO2, para certificar-se de 20 anos de uso sem deformação. b.Sincronização X / Y / Z eixos: O eixo Z pode executar 150 milímetros, adequado para cortar muitas variedades de folhas de metal. c.alta qualidade garante a sua durabilidade e facilidade de manutenção.
Nome:Servo motor e acionamento CAO servo motor importado (eixo Y acionado por dois servomotores), juntamente com o sofisticado redutor planetário, garante um acionamento estável, preciso e confiável.
	Nome:Guias Lineares de PrecisãoO sistema de corte avançado, a potência do laser e o movimento do servo combinam perfeitamente, engrenagem de alta precisão importada e sistema de acionamento do rack, mesa de trabalho dupla trocável, para garantir maior velocidade e precisão de processamento.
Nome:Cabeça de corteA cabeça de corte sem contato tem a função de rastreamento automático de altura e anticolisão, o que melhora muito a velocidade de corte, a suavidade e a precisão de corte sob a mesma potência de saída. Em uma palavra, a eficiência de corte pode ser aumentada.
	Nome:Velocidade sourcefast do laser, linha de corte de alta precisão e aresta de corte suave

Amostras de corte

Treinamento

Serviço pós-venda, desde o treinamento até a instalação da máquina (3 maneiras):
1. Treinando vídeo e manual do usuário em Inglês para ser oferecido para instalação, operação, manutenção e resolução de problemas, e guia técnico a ser oferecido por e-mail, fax, telefone / whatsapp / skype // e assim por diante, quando você se encontrar alguns problemas de instalação, usando ou ajustando.
2. Sua empresa pode organizar tecnólogo vem nossa fábrica para aprender o conhecimento básico de equipamentos e fundamentos operacionais, tempo de treinamento suficiente sobre 3-5days, o conteúdo de treinamento é a seguinte:
a) Treinamento de software de desenho comum;
b) procedimentos de treinamento on e off da máquina;
c) O significado dos parâmetros do painel de controle e do software, a configuração dos parâmetros
d) Limpeza e manutenção básica da máquina;
e) Solução de problemas comuns de hardware;
f) Cuidado de operação.
Serviço de treinamento da instrução 3.Door-to-door. visto, as despesas de viagem e alojamento serão a custo do cliente. É melhor organizar um tradutor para os nossos engenheiros durante o período de treinamento. Tempo de treinamento: 3-5days.
