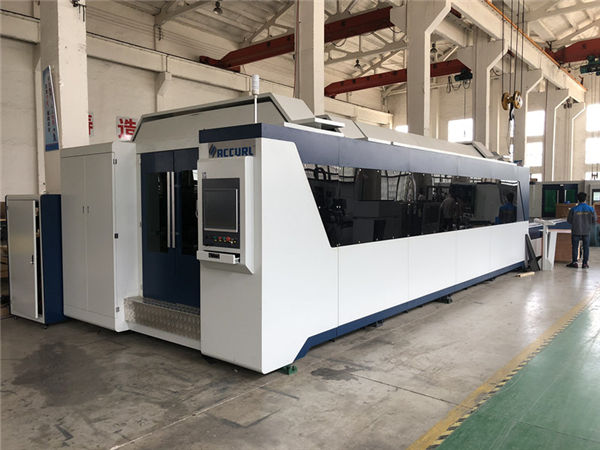

máquina de corte a laser de tubo quadrado de alta velocidade

máquina de corte a laser de tubo quadrado de alta velocidade

Detalhes do produto


Certificação: CE
Pagamento e envio termos:
Quantidade Mínima de Encomenda: 1 conjunto
Preço: negociável
Detalhes da embalagem: 1 * 40GP container
Tempo de entrega: 30 dias
Condições de pagamento: L / C, D / A, T / T, D / P, Western Union

Descrição detalhada do produto


Aplicação::Todo o material do metalEspessura de corte:SS até 12mm, MS até 22cm
Tipo de laser ::Laser de fibra original importadoEspessura máxima de corte:20 mm / CS; 10mm / SS
Largura da linha de suporte:0,1 mmSoftware de Controle ::Cypcut
Formato gráfico suportado ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTMarca::TAIYI LASER
Repetindo a Precisão ::+/- 0,03 mmTemperatura de operação::0 ° C a 45 ° C
Modo de arrefecimento:Refrigeração a ÁguaFonte de laser:IPG / Nlight / Raycus / Max
Voltagem::AC380V ± 10% 50HZ (60HZ)Área de corte:ø40-ø200 X 6000mm



Vantagem da máquina a laser de fibra


Estrutura 1.Compact, área de piso pequena.

2. Estabilidade e confiabilidade do sistema de caminho de luz e sistema de controle.

3.High desempenho e baixo custo operacional, famoso laser de fibra IPG com até mais de 100 mil horas de ciclo de vida.

4. Maior qualidade de corte e eficiência, a velocidade de corte é de até 15 m / min com aparência e bela aresta.

5. alta precisão servo motores, parafusos de chumbo e guia de formas com marcas famosas para garantir a eficiência e precisão, aumentando a estabilidade e confiabilidade.

Recurso e Propriedade


Adotando a mundialmente famosa fonte de laser Fiber Dlaser da Alemanha e a cabeça de corte Laser Mech USA e Sistema de Foco Dinâmico, ela pode cortar e perfurar diferentes tipos de materiais metálicos com alta precisão e alta velocidade.
Como o laser é transmitido por fibra, não é necessário fazer manutenção ou ajustar o caminho óptico do laser. Reduz significativamente a taxa de falhas da máquina e prolonga a vida útil.
A área de corte de grande formato atende às demandas de vários tipos de processamento de metal.

Como o laser é transmitido por fibra, não é necessário fazer manutenção ou ajustar o caminho óptico do laser. Reduz significativamente a taxa de falhas da máquina e prolonga a vida útil.
Como o laser é transmitido por fibra, não há necessidade de manutenção ou ajuste do percurso ótico do laser. Reduz muito a taxa de falhas da máquina e prolonga a vida útil.

Especificação


Modelo6000GA
Meio de fonte de laserFibra
Diâmetro de corte40-200mm
Curso do eixo Z250 mm
Max. velocidade de posicionamento120 m / min
X, Y eixo máx. acelere a velocidade1,0G
Forma de resfriamentoResfriamento a água
Comprimento de onda do laser1070nm


Potência de saída da fonte de laser



500 W / 1000 W / 1500 W / 2000 W

2500W / 3000W / 4000W

(Opcional)

Min. abertura de corte≤ 0,1 mm
Precisão de posicionamento dos eixos X, Y e Z± 0,03 mm
Precisão de posicionamento repetida dos eixos X, Y e Z± 0,01 mm
Espessura do material de corte (de acordo com o material)0,2 - 25 mm
Modelo de motoristaServo motor importado
Exigência de energia380 V, 50/60 Hz
Temperatura de trabalho0-45 ℃
Tempo de trabalho contínuo24 horas
Peso da máquinaCerca de 12000 Kgs
Nível de proteção total da fonte de alimentaçãoIP54

Tabela de referência de espessura de corte


Potência LaserEspessura máxima de corte
Aço carbono (mm)Aço inoxidável (mm)Alumínio (mm)Latão

(milímetros)

700W8311
1000W12422.5
1500W14543
2000W16654
3000W221068
Acima do parâmetro apenas para referência



Materiais de corte


O laser de fibra pode cortar todos os tipos de metais não ferrosos, tais como cobre, alumínio, este alto reflexivo materiais e tungstênio, também pode cortar aço inoxidável, aço carbono, manganês aço, chapa galvanizada, plataforma de alumínio placa de liga de ouro e outros raros metais.

Indústria de aplicação


Apropriado para aço inoxidável, aço carbono, aço liga, cobre, latão, aço, aço galvanizado, liga de titânio de níquel, liga de níquel-cromo e materiais metálicos de liga de titânio

Aplicação da máquina de corte a laser de fibra:

corte de metal, fabricação de interruptores elétricos, aeroespacial, máquinas de alimentos, máquinas têxteis, máquinas de engenharia, fabricação de locomotivas, agricultura e silvicultura, fabricação de elevadores, veículos especiais, eletrodomésticos, ferramentas, processamento, fabricação de TI, máquinas de petróleo, máquinas de alimentos, ferramentas de diamante soldagem, soldagem artes, materiais metálicos, decoração publicidade, tratamento de superfície a laser de serviços de processamento estrangeiros, tais como todos os tipos de máquinas de processamento da indústria.

Imagens detalhadas






Nome:Corpo da máquina e acessórios

a.600 ℃ tratamento térmico, 24 horas de resfriamento no forno, solda precisa de proteção de CO2, para garantir 20 anos de uso sem deformação.
b.Sincronização X / Y / Z eixos: O eixo Z pode executar 150 milímetros, adequado para cortar muitas variedades de folhas de metal.
c.alta qualidade garante a sua durabilidade e facilidade de manutenção.

Nome:Servo motor AC e driver

O servomotor importado (eixo Y acionado por dois servomotores), juntamente com o sofisticado redutor planetário, garante um acionamento estável, preciso e confiável.





Nome:Guias Lineares de Precisão

O sistema de corte avançado, a potência do laser e o movimento do servo ajustam-se perfeitamente, engrenagem de alta precisão importada e sistema de acionamento do rack, mesa de trabalho dupla trocável, para garantir maior velocidade e precisão de processamento.

Nome:Cabeça de corte



A cabeça de corte sem contato tem a função de rastreamento automático de altura e anticolisão, o que melhora muito a velocidade de corte, suavidade e precisão de corte sob a mesma potência de saída. Em uma palavra, a eficiência de corte pode ser aumentada.





Nome:Fonte de laser

velocidade rápida, linha de corte de alta precisão e smo

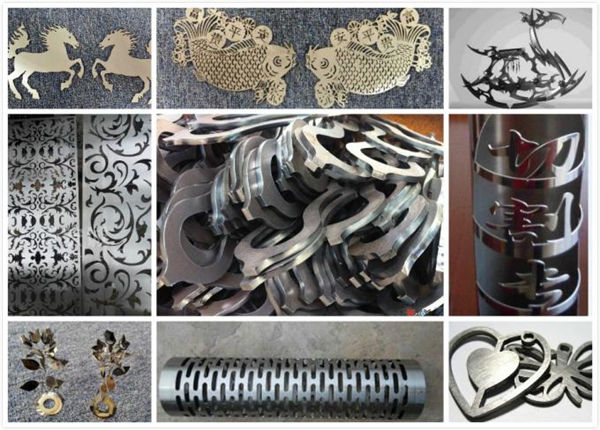

Amostras de corte


Serviço de pré-venda


1. corte de amostra grátis,

Para o teste / corte de amostras grátis, por favor envie-nos o seu arquivo CAD, nós faremos o corte aqui e faremos o vídeo para lhe mostrar o corte, ou enviar amostra para você verificar a qualidade do corte.

2. design de máquina personalizada

De acordo com a aplicação do cliente, podemos revisar nossa máquina de acordo com a conveniência do cliente e a alta eficiência de produção.



Serviço pós-venda


#. No processamento de produção, nossos engenheiros técnicos profissionais inspecionar o processamento para garantir a qualidade dos produtos
#. Cada máquina deve ser testada antes da entrega por 8 horas, todas elas são absolutamente qualificadas.
#. Garantia de 18 meses de toda a máquina.
#. As peças principais (excluindo os consumíveis) devem ser trocadas gratuitamente se houver algum problema
durante o período de garantia.
#. Manutenção vitalícia gratuita.
#. Forneceremos as peças consumíveis a um preço de agência quando você precisar de substituição.
#. A máquina foi ajustada antes da entrega.
#. Nossa equipe pode ser enviada para sua empresa para instalar ou ajustar, se necessário

garantia


a). 1 Ano para toda a máquina de corte a laser de fibra. (Dano causado pelo homem é negociado).
b) .Laser source 2 anos de garantia
c). manutenção de Longelong e fornecimento de peças de reposição
d). Treinamento gratuito para as equipes de operação. (o engenheiro pode ir para o estrangeiro é negociado.)

Perguntas frequentes


Q1: como posso obter a melhor máquina para mim?
Você pode nos dizer o seu material de trabalho, o trabalho detalhado por imagem ou vedio para que possamos julgar se a nossa máquina pode atender sua necessidade ou não. Então podemos dar-lhe o melhor modelo depende da nossa experiência.

Q2: esta é a primeira vez que eu uso este tipo de máquina, é fácil de operar?
Nós lhe enviaremos manual e guia vedio em Inglês, ele pode te ensinar como operar a máquina. Se você ainda não consegue aprender como usá-lo, podemos ajudá-lo com o software de ajuda on-line "Teamviewer" .Nós podemos conversar por telefone, e-mail ou outras formas de contato.

Q3: se a máquina tem problema no meu lugar, como eu poderia fazer?
Poderíamos enviar peças gratuitas para você no período de garantia se as máquinas tiverem algum problema em "uso normal".

Q4: você organiza a expedição para as máquinas?
Sim, queridos estimados clientes, por FOB ou CIF preço, nós vamos providenciar a transferência para você. Para o preço EXW, os clientes precisam providenciar a remessa sozinhos ou seus agentes.
