cnc fiber laser cutting machine stainless steel sheet cutter with exchange table

Detalhes do produto

Certificação: CE
Pagamento e envio termos:
Quantidade Mínima de Encomenda: 1 conjunto
Preço: negociável
Detalhes da embalagem: 1 * 40GP container
Tempo de entrega: 30 dias
Condições de pagamento: L / C, D / A, T / T, D / P, Western Union

Descrição detalhada do produto

Aplicação::	Todo o material do metal	Espessura de corte:	SS até 10mm, MS até 22cm
Tipo de laser ::	Fibra	CNC ou não ::	sim
Modo de refrigeração ::	Refrigeração a Água	Software de Controle ::	Cypcut
Formato gráfico suportado ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Lugar de origem::	China
Número do modelo ::	TY-6020JB	Serviço pós-venda fornecido ::	Engenheiros Disponíveis Para Servir Máquinas No Exterior
Repetindo a Precisão ::	+ -0,03 mm	Temperatura de operação::	0 ° C a 45 ° C
Umidade de trabalho ::	5%-95%	Fonte de laser:	Chinês ou importado
Voltagem::	AC380V ± 10% 50HZ (60HZ)	Área de corte:	6000x2000mm

Descrição do Produto

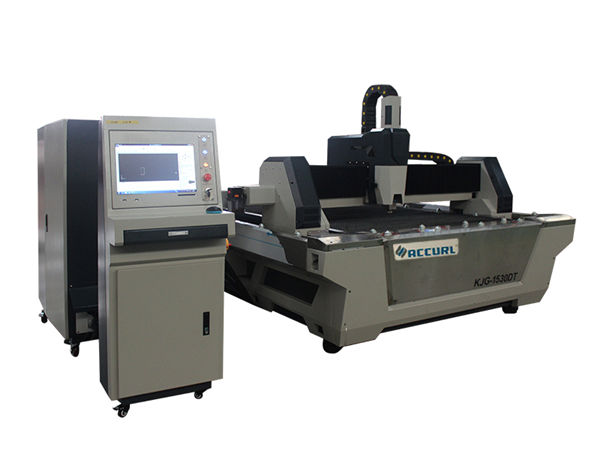

Fiber laser cutting machine of JB series with full protective cover
Especially suitable for stainless steel, carbon steel, galvanized plate and so on.
Amplamente utilizado em produtos de chapa, estrutura de aço, máquinas de precisão, auto peças, óculos, jóias,
placa de identificação, publicidade, artesanato, eletrônicos, brinquedos, embalagens e outras indústrias

Principais características da máquina de corte a laser de fibra

Corpo da máquina:
1. Corpo da máquina de Taiyi com estrutura de aço de 8mm, tratamento térmico de 600,, soldadura precisa, para certificar-se de 20 anos de uso sem deformação.
2. Pórtico com fundição de liga de magnésio, estabilidade forte sem deformação, movimento rápido.
3. O sistema de fumo do zoneamento da eficiência elevada em ambos os lados do corpo da máquina, poeira segmentada forte e coleção de fumo, reduzirá o dano ao trabalhador.
4. Importado redutor de flange de precisão e servomotor, velocidade de execução rápida.
5. 70 lâminas e 6 barras corrediças no leito da máquina, com lâminas próximas para reduzir o aviso da máquina, barras deslizantes que funcionam com cilindros para carregar e descarregar folhas facilmente.
6. A caixa de carregamento flexível pode ser aberta frente e ambos os lados que é conveniente para a condição de trabalho da máquina.

Especificação

Meio de fonte de laser	Fibra
Faixa de corte (L * W)	6000 mm × 2000 mm
Curso do eixo Z	250 mm
Max. velocidade de posicionamento	120 m / min
X, Y eixo máx. acelere a velocidade	1,0G
Forma de resfriamento	Resfriamento a água
Comprimento de onda do laser	1070nm
Potência de saída da fonte de laser	1000W / 1500W / 2000W 2500W / 3000W / 4000W (Opcional)
Min. abertura de corte	≤ 0,1 mm
Precisão de posicionamento dos eixos X, Y e Z	± 0,03 mm
Precisão de posicionamento repetida dos eixos X, Y e Z	± 0,01 mm
Espessura do material de corte (de acordo com o material)	0,2 - 25 mm
Modelo de motorista	Servo motor importado
Exigência de energia	380 V, 50/60 Hz
Temperatura de trabalho	0-45 ℃
Tempo de trabalho contínuo	24 horas
Peso da máquina	Cerca de 12000 Kgs
Nível de proteção total da fonte de alimentação	IP54

Tabela de referência de espessura de corte

Potência Laser	Espessura máxima de corte
Potência Laser	Aço carbono (mm)	Aço inoxidável (mm)	Alumínio (mm)	Latão (milímetros)
800W	8	3	1	1
1000W	12	4	2	2.5
1500W	14	5	4	3
2000W	16	6	5	4
3000W	22	10	6	8
Acima do parâmetro apenas para referência

Materiais Aplicados

Aço inoxidável, aço de carbono, aço de liga, aço do silicone, aço da mola, galvanize a placa, placa em conserva, placa de bronze, placa de cobre, placa de alumínio, etc.
Vantagens da máquina de corte a laser de fibra
1. Compare com laser tradicional, laser de fibra é mais proteção ambiental:
2. Consumo de energia muito menor: a eficiência de conversão fotoelétrica do laser de fibra 15 vezes maior que o laser tradicional.
3. Maior qualidade de pontos de laser: fonte de laser de módulo único
4. Menor consumo: as peças de reposição são apenas lentes de proteção e bicos. Consumo elétrico de 6KW a 16KW com diferentes potências de laser.
5. Altamente automação: Adota o controle digital, podemos importar arquivo de AUTO CAD para cortar software diretamente, Qualquer artefatos podem ser cortados, além disso, há função de composição inteligente, assim, pode economizar custos de matérias-primas em sua maior medida.
6. Alta eficiência de corte: Devido às propriedades de transmissão do laser, a máquina de corte a laser está equipada com muitos conjuntos de bancadas de trabalho CNC para realizar o controle numérico. Você só precisa mudar o programa CNC para cortar formatos diferentes, bem como para corte bidimensional e corte tridimensional.

Imagens detalhadas

	Nome:Corpo da máquina e accessoriesa.600 ℃ tratamento térmico, 24 horas de resfriamento no forno, solda de proteção precisa de CO2, para certificar-se de 20 anos de uso sem deformação. b.Sincronização X / Y / Z eixos: O eixo Z pode executar 150 milímetros, adequado para cortar muitas variedades de folhas de metal. c.alta qualidade garante a sua durabilidade e facilidade de manutenção.
Nome:Servo motor e acionamento CAO servo motor importado (eixo Y acionado por dois servomotores), juntamente com o sofisticado redutor planetário, garante um acionamento estável, preciso e confiável.
	Nome:Guias Lineares de PrecisãoO sistema de corte avançado, a potência do laser e o movimento do servo combinam perfeitamente, engrenagem de alta precisão importada e sistema de acionamento do rack, mesa de trabalho dupla trocável, para garantir maior velocidade e precisão de processamento.
Nome:Cabeça de corteA cabeça de corte sem contato tem a função de rastreamento automático de altura e anticolisão, o que melhora muito a velocidade de corte, a suavidade e a precisão de corte sob a mesma potência de saída. Em uma palavra, a eficiência de corte pode ser aumentada.
	Nome:Velocidade sourcefast do laser, linha de corte de alta precisão e aresta de corte suave

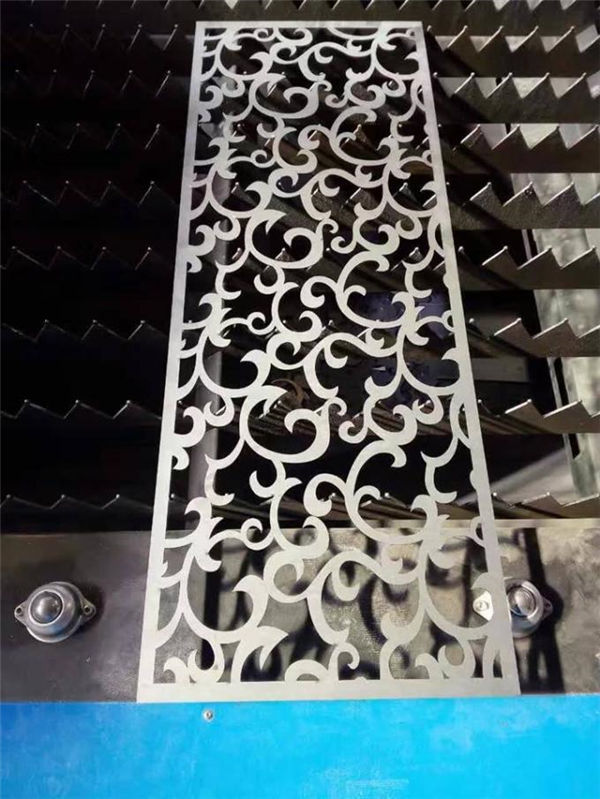

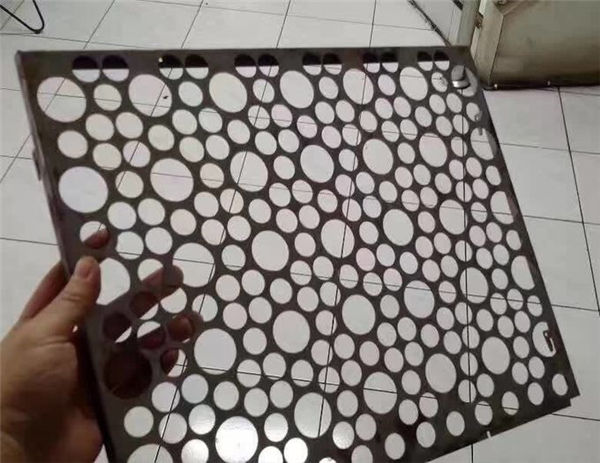

Amostras de corte

Treinamento

Serviço pós-venda, desde o treinamento até a instalação da máquina (3 maneiras):
1. Treinando vídeo e manual do usuário em Inglês para ser oferecido para instalação, operação, manutenção e resolução de problemas, e guia técnico a ser oferecido por e-mail, fax, telefone / whatsapp / skype // e assim por diante, quando você se encontrar alguns problemas de instalação, usando ou ajustando.
2. Sua empresa pode organizar tecnólogo vem nossa fábrica para aprender o conhecimento básico de equipamentos e fundamentos operacionais, tempo de treinamento suficiente sobre 3-5days, o conteúdo de treinamento é a seguinte:
a) Treinamento de software de desenho comum;
b) procedimentos de treinamento on e off da máquina;
c) O significado dos parâmetros do painel de controle e do software, a configuração dos parâmetros
d) Limpeza e manutenção básica da máquina;
e) Solução de problemas comuns de hardware;
f) Cuidado de operação.
Serviço de treinamento da instrução 3.Door-to-door. visto, as despesas de viagem e alojamento serão a custo do cliente. É melhor organizar um tradutor para os nossos engenheiros durante o período de treinamento. Tempo de treinamento: 3-5days.

garantia

a). 1 Ano para toda a máquina (Danos provocados pelo homem são negociados).
b) .Laser source 2 anos de garantia
c). manutenção de Longelong e fornecimento de peças de reposição
d). Treinamento gratuito para as equipes de operação. (o engenheiro pode ir para o estrangeiro é negociado.)
