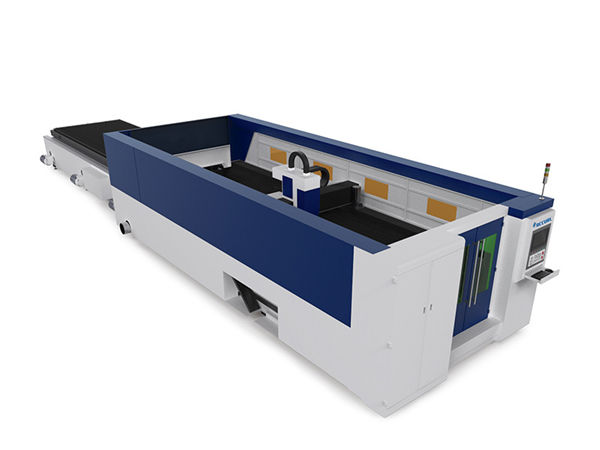

3mm stainless steel metal cutting equipment / ss laser cutting machine

Detalhes do produto

Certificação: CE
Pagamento e envio termos:
Quantidade Mínima de Encomenda: 1 conjunto
Preço: negociável
Detalhes da embalagem: 1 * recipiente 20GP
Tempo de entrega: 30 dias
Condições de pagamento: L / C, D / A, T / T, D / P, Western Union, L / C
Capacidade de fornecimento: 50sets por mês

Descrição detalhada do produto

Nome do Produto:	3MM Stainless Steel Metal Cutting Equipment / Ss Laser Cutting Machine	Espessura de corte:	SS até 10mm, MS até 22cm
CNC ou não ::	sim	Modo de refrigeração ::	Refrigeração a Água
Software de Controle ::	Cypcut	Formato gráfico suportado ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT
Voltagem::	AC380V ± 10% 50HZ (60HZ)	Área de corte:	Padrão de 3000 * 1500mm, mais grande pode ser personalizado

Descrição do Produto

Máquina de corte a laser de fibra é aplicada para todos os metais de corte, especialmente adequado para aço inoxidável, aço carbono, chapa galvanizada e assim por diante.
Amplamente utilizado em produtos de chapa, estrutura de aço, máquinas de precisão, auto peças, óculos, jóias,
placa de identificação, publicidade, artesanato, eletrônicos, brinquedos, embalagens e outras indústrias

Materiais Aplicados

Aço inoxidável, aço de carbono, aço de liga, aço do silicone, aço da mola, galvanize a placa, placa em conserva, placa de bronze, placa de cobre, placa de alumínio, etc.

Main features of Fiber laser cutting machine

Corpo da máquina:
1. Corpo da máquina de Taiyi com estrutura de aço de 8mm, tratamento térmico de 600,, soldadura precisa, para certificar-se de 20 anos de uso sem deformação.

2. Pórtico com fundição de liga de magnésio, estabilidade forte sem deformação, movimento rápido.

3. O sistema de fumo do zoneamento da eficiência elevada em ambos os lados do corpo da máquina, poeira segmentada forte e coleção de fumo, reduzirá o dano ao trabalhador.

4. Importado redutor de flange de precisão e servomotor, velocidade de execução rápida.

5. 70 lâminas e 6 barras corrediças no leito da máquina, com lâminas próximas para reduzir o aviso da máquina, barras deslizantes que funcionam com cilindros para carregar e descarregar folhas facilmente.

6. A caixa de carregamento flexível pode ser aberta frente e ambos os lados que é conveniente para a condição de trabalho da máquina.

Especificação

Fonte de laser	IPG / Raycus / Nlight
Corpo da máquina	estrutura do pórtico
Viagem de trabalho	Tabela de controle numérico do parafuso da esfera da elevada precisão com dispositivo de alimentação
Max velocidade de corrida	80m / min
Precisão de localização X / Y	0,03 mm / m
Fonte de energia	380 V 50 Hz / 60 Hz
Precisão de localização repetida X / Y	± 0,03 mm
Temperatura de corrida	0 ° C a 45 ° C
Aceleração Máxima	1,0G
Poder bruto da máquina	<16kVA
Materiais Aplicados	Aço macio fino, aço inoxidável e outros tipos de folhas metálicas
Área de corte	3000mm * 1500mm / 4000mm * 2000mm / 6000mm * 2000mm
Peso total	4500KGS

Cutting Reference Table

Potência Laser	Espessura máxima de corte
Potência Laser	Aço carbono (mm)	Aço inoxidável (mm)	Alumínio (mm)	Latão (milímetros)
800W	8	3	1	1
1000W	12	4	2	2.5
1500W	14	5	4	3
2000W	16	6	5	4
3000W	22	10	6	8
Acima do parâmetro apenas para referência

Imagens detalhadas

	Nome:Corpo da máquina e accessoriesa.600 ℃ tratamento térmico, 24 horas de resfriamento no forno, solda de proteção precisa de CO2, para certificar-se de 20 anos de uso sem deformação. b.Sincronização X / Y / Z eixos: O eixo Z pode executar 150 milímetros, adequado para cortar muitas variedades de folhas de metal. c.alta qualidade garante a sua durabilidade e facilidade de manutenção.
Nome:Servo motor e acionamento CAO servo motor importado (eixo Y acionado por dois servomotores), juntamente com o sofisticado redutor planetário, garante um acionamento estável, preciso e confiável.
	Nome:Guias Lineares de PrecisãoO sistema de corte avançado, a potência do laser e o movimento do servo combinam perfeitamente, engrenagem de alta precisão importada e sistema de acionamento do rack, mesa de trabalho dupla trocável, para garantir maior velocidade e precisão de processamento.
Nome:Cabeça de corteA cabeça de corte sem contato tem a função de rastreamento automático de altura e anticolisão, o que melhora muito a velocidade de corte, a suavidade e a precisão de corte sob a mesma potência de saída. Em uma palavra, a eficiência de corte pode ser aumentada.
	Nome:Velocidade sourcefast do laser, linha de corte de alta precisão e aresta de corte suave

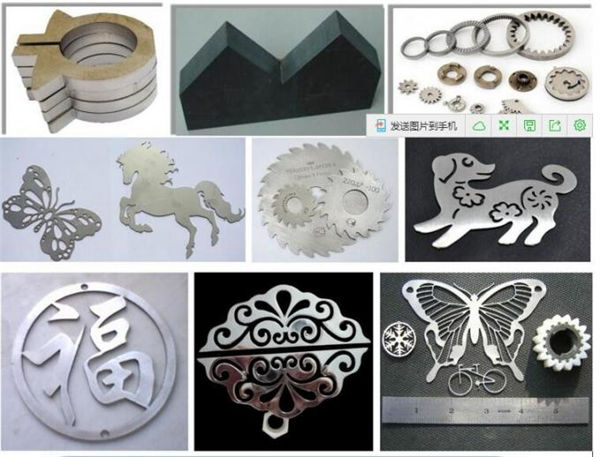

Amostras de corte

Treinamento

Após a assinatura do contrato, sua empresa pode organizar tecnólogo vem nossa fábrica para aprender conhecimentos básicos de equipamentos e operacionais essenciais, tempo de treinamento suficiente cerca de 1-3 dias, o conteúdo do treinamento é a seguinte:
a) Treinamento de software de desenho comum;
b) procedimentos de treinamento on e off da máquina;
c) O significado dos parâmetros do painel de controle e do software, a configuração da faixa de parâmetros;
d) Limpeza e manutenção básica da máquina;
e) Solução de problemas comuns de hardware;
f) Cuidado de operação,

garantia

a).1Year for the whole machine for fiber laser cutting machine. (Man-made Damage is negotiated.).
b) .Laser source 2 anos de garantia
c). manutenção de Longelong e fornecimento de peças de reposição
d). Treinamento gratuito para as equipes de operação. (o engenheiro pode ir para o estrangeiro é negociado.)
