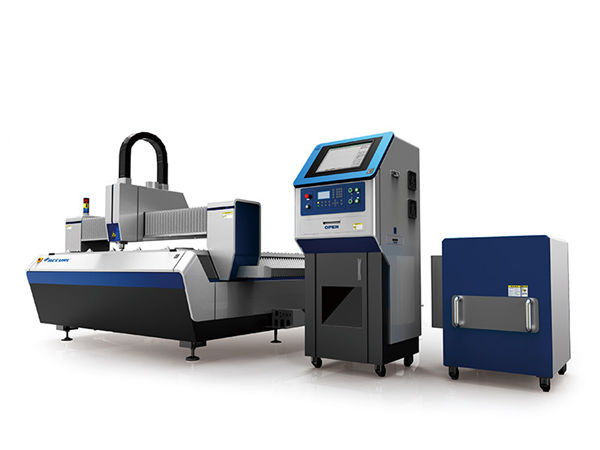

Detalhes do produto
Certificação: CE
Pagamento e envio termos:
Quantidade Mínima de Encomenda: 1 conjunto
Preço: negociável
Detalhes da embalagem: 1 * 40GP container
Tempo de entrega: 30 dias
Condições de pagamento: L / C, D / A, T / T, D / P, Western Union
Descrição detalhada do produto
| Aplicação:: | Todo o material do metal | Espessura de corte: | SS até 12mm, MS até 22cm |
|---|---|---|---|
| Tipo de laser :: | Laser de fibra original importado | CNC ou não: | sim |
| Largura da linha de suporte: | 0,1 mm | Formato gráfico suportado :: | AI, BMP, DST, DWG, DXF, DXP, LAS, PLT |
| Aceleração Máxima: | 1,0G | Repetindo a Precisão :: | +/- 0,03 mm |
| Temperatura de operação:: | 0 ° C a 45 ° C | Modo de arrefecimento: | Refrigeração a Água |
| Peso (kg): | 8600 | Voltagem:: | AC380V ± 10% 50HZ (60HZ) |
| Área de corte: | 3000x1500mm | Produtos: | Máquina do cortador da chapa metálica do Cnc / máquina cortador do tubo |
Vantagem da máquina a laser de fibra
1) O corte a laser por fibra é o processo mais rápido para chapas finas.
2) Uma qualidade de superfície de “corte limpo” é obtida.
3) Materiais reflexivos como alumínio, cobre e latão podem ser cortados com facilidade.
4) O custo do processo de peças é muito baixo.
5) Pouco ou nenhum custo de manutenção.
6) O custo da peça consumível é baixo. As únicas partes que precisam ser trocadas são bicos, cerâmicas e óculos de proteção por longos períodos. Não há outros custos de consumo.
7) A vida do ressonador é de mais de 100.000 horas de trabalho.
8) O sistema dobro do fim-laço do parafuso da bola e o sistema aberto importado do CNC, asseguram a elevação
precisão e alta eficiência de trabalho durante o corte de alta velocidade.
9) Colocação padrão de laser de fibra de 2KW e laser de fibra opcional de 500W-4000W
Colocação padrão de laser de fibra de 500 W e IPG opcional de 1000 W ou fibra de luz N.
Baixos custos de operação e manutenção. Obtenha retorno de investimento a longo prazo e maximização de receita.
10) O design do gabinete está em conformidade com o padrão CE para processamento confiável e seguro.
O trocador de paletes é conveniente para carregar e descarregar materiais, melhorando a eficiência.
A estrutura aberta é fácil e conveniente para carregar e descarregar materiais.
O dispositivo coletor de gaveta torna o recebimento de materiais mais conveniente.
11) Visando o corte de alta velocidade, fortaleceu o corpo da máquina soldada após 2 vezes do processo de envelhecimento, garantindo precisão a longo prazo e estabilidade de desempenho.
Principais características da máquina de corte a laser de fibra
1) Adotando a fonte de laser Famosa Alemanha Dlaser Fiber e EUA Laser Mech cabeça de corte &
Sistema de Foco Dinâmico, ele pode cortar e perfurar diferentes tipos de materiais metálicos com alta precisão
e alta velocidade.
2) Como o laser é transmitido por fibra, não é necessário fazer manutenção ou ajustar o caminho óptico do laser.
Reduz significativamente a taxa de falhas da máquina e prolonga a vida útil.
3) área de corte de grande formato atende às demandas de vários tipos de processamento de metais.
Especificação
| Meio de fonte de laser | Fibra |
| Faixa de corte (L * W) | 3000 mm × 15000 mm |
| Curso do eixo Z | 250 mm |
| Max. velocidade de posicionamento | 120 m / min |
| X, Y eixo máx. acelere a velocidade | 1,0G |
| Forma de resfriamento | Resfriamento a água |
| Comprimento de onda do laser | 1070nm |
| Potência de saída da fonte de laser
| 500 W / 1000 W / 1500 W / 2000 W 2500W / 3000W / 4000W (Opcional) |
| Min. abertura de corte | ≤ 0,1 mm |
| Precisão de posicionamento dos eixos X, Y e Z | ± 0,03 mm |
| Precisão de posicionamento repetida dos eixos X, Y e Z | ± 0,01 mm |
| Espessura do material de corte (de acordo com o material) | 0,2 - 25 mm |
| Modelo de motorista | Servo motor importado |
| Exigência de energia | 380 V, 50/60 Hz |
| Temperatura de trabalho | 0-45 ℃ |
| Tempo de trabalho contínuo | 24 horas |
| Peso da máquina | Cerca de 8600 Kgs |
| Nível de proteção total da fonte de alimentação | IP54 |
Tabela de referência de espessura de corte
| Potência Laser | Espessura máxima de corte | |||
| Aço carbono (mm) | Aço inoxidável (mm) | Alumínio (mm) | Latão (milímetros) | |
| 700W | 8 | 3 | 1 | 1 |
| 1000W | 12 | 4 | 2 | 2.5 |
| 1500W | 14 | 5 | 4 | 3 |
| 2000W | 16 | 6 | 5 | 4 |
| 3000W | 22 | 10 | 6 | 8 |
| Acima do parâmetro apenas para referência | ||||
Indústrias de Aplicação
Adequado para tecnologia aeroespacial, fabricação de aeronaves, fabricação de foguetes, fabricação de robôs, fabricação de elevadores, fabricação naval, corte de chapas, móveis de cozinha, componentes eletrônicos, peças automotivas, tubos de resfriamento e ventilação, sinalização, metal e outras indústrias metalúrgicas
Imagens detalhadas
| Nome:Corpo da máquina e acessórios a.600 ℃ tratamento térmico, 24 horas de resfriamento no forno, solda precisa de proteção de CO2, para garantir 20 anos de uso sem deformação. |
| Nome:Servo motor AC e driver O servomotor importado (eixo Y acionado por dois servomotores), juntamente com o sofisticado redutor planetário, garante um acionamento estável, preciso e confiável. |
|
| Nome:Guias Lineares de Precisão O sistema de corte avançado, a potência do laser e o movimento do servo ajustam-se perfeitamente, engrenagem de alta precisão importada e sistema de acionamento do rack, mesa de trabalho dupla trocável, para garantir maior velocidade e precisão de processamento. |
| Nome:Cabeça de corte
A cabeça de corte sem contato tem a função de rastreamento automático de altura e anticolisão, o que melhora muito a velocidade de corte, suavidade e precisão de corte sob a mesma potência de saída. Em uma palavra, a eficiência de corte pode ser aumentada. |
|
| Nome:Fonte de laser velocidade rápida, linha de corte de alta precisão e aresta de corte suave |
Treinamento
1. Treinando vídeo e manual do usuário em Inglês para ser oferecido para instalação, operação, manutenção e resolução de problemas, e guia técnico a ser oferecido por e-mail, fax, telefone / whatsapp / skype // e assim por diante, quando você se encontrar alguns problemas de instalação, usando ou ajustando.
2. Sua empresa pode organizar tecnólogo vem nossa fábrica para aprender o conhecimento básico de equipamentos e fundamentos operacionais, tempo de treinamento suficiente sobre 3-5days, o conteúdo de treinamento é a seguinte:
a) Treinamento de software de desenho comum;
b) procedimentos de treinamento on e off da máquina;
c) O significado dos parâmetros do painel de controle e do software, a configuração dos parâmetros
d) Limpeza e manutenção básica da máquina;
e) Solução de problemas comuns de hardware;
f) Cuidado de operação.
Serviço de treinamento da instrução 3.Door-to-door. visto, as despesas de viagem e alojamento serão a custo do cliente. É melhor organizar um tradutor para os nossos engenheiros durante o período de treinamento. Tempo de treinamento: 3-5days.
Embalagem e transporte
1. Nosso caso de madeira é após o tratamento de fumigação. Não precisa de inspeção de madeira, economizando tempo de envio.
2. Todas as peças de reposição da máquina foram cobertas por alguns materiais macios, principalmente usando lã de pérola.
Evitando todos os danos que poderiam acontecer no processo de entrega.Em seguida, vamos cobri-lo com plástico, certifique-se intacto dos materiais macios cobertos, evitando também à prova d'água e ferrugem.
3. O mais externo é o caso de madeira com cofragem fixa.
O fundo 4.The da caixa de madeira tem o jaque firme do ferro, conveniente a segurar e transportar.
