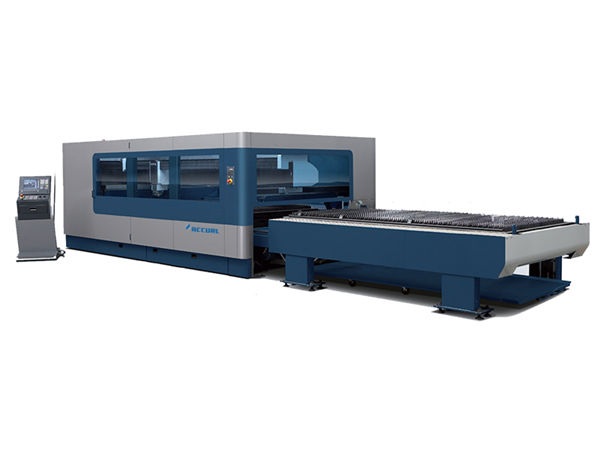

máquina de corte a laser de fibra cnc pacote automático

Detalhes do produto

Certificação: CE, ISO 9000
Pagamento e envio termos:
Quantidade Mínima de Encomenda: 1 SET
Preço: negociável
Detalhes da embalagem: pacote de madeira
Tempo de entrega: 15 - 30 dias úteis
Condições de pagamento: T / T, Western Union, MoneyGram
Capacidade de fornecimento: 1000 unidades por mês

Descrição detalhada do produto

Nome do Produto:	Máquina de corte do laser da fibra da placa e dos tubos	Tipo de laser:	Laser de fibra
Potência do laser:	800 w / 1000 w / 2000 w / 4000 w	Garantia:	12 meses
Serviço pós-venda:	Serviço de engenheiros no exterior	Peso:	3000 Kgs
Software de Controle:	Cypcut	CNC ou não:	SIM
Material Aplicável:	Tubo De Metal E Placa De Metal	Fonte de energia:	AC380V ± 5% 50 / 60Hz (3 fases)

Descrição dos produtos

Adotamos o mais sofisticado laser de fibra N-light / IPG, combinando máquina CNC de pórtico de auto-projeto e corpo de solda de alta resistência. Após o recozimento de alta temperatura e usinagem de precisão por grande fresadora CNC, tem boa rigidez e estabilidade com alta precisão importada e alta velocidade, guia linear drive, servo motor de alta velocidade. Feixe de alumínio, processo avançado de tratamento térmico, alta resistência, peso leve boa rigidez. É principalmente para cortar tubos com menos de 20mm de metal em alta velocidade e alta precisão. O laser de fibra tem uma série de vantagens, como alta qualidade de feixe, alto brilho, altas taxas de conversão, operação livre de manutenção, estável e confiável de baixo custo e tamanho pequeno, etc. O corte assistido por ar é o nível mais avançado de corte a laser , que é particularmente adequado para corte de precisão de aço inoxidável, aço carbono, liga, latão, cobre, titânio e outros materiais metálicos. É amplamente utilizado em produtos de metal, bicicletas, móveis de metal, equipamentos de ginástica, equipamentos esportivos, máquinas agrícolas, prateleira de exposição, controle de fogo.

Recurso da máquina

1. Projeto de mandris elétricos duplos e servos motores duplos, aplicar para cortar o tubo como redondo, quadrado, tubo retangular, tubo oval, eu-feixe, etc.
2. Projeto de suporte pneumático da roda de rolamento para assegurar a estabilidade de giro durante o corte.
3. Fonte de laser de alto desempenho e sistema operacional estável que fazem o melhor efeito de corte.
4. A máquina possui sistema de arrefecimento perfeito, sistema de lubrificação e sistema de remoção de poeira, para garantir que possa operar de forma estável, eficiente e durável.
5. A máquina pode ser usada para cortar uma variedade de metais com qualidade de corte excelente e estável.
6. Com um software de programação automática CAD / CAM especializado e software de agrupamento automático, é possível economizar no máximo as matérias-primas.
7. O acesso ao sistema CNC através da interface Ethernet possibilita a comunicação e o monitoramento remoto durante o processo de corte a laser.

Parâmetros técnicos

Potência do laser de fibra: 800W, 1000W, 1500W, 2000W, 3000W 4000W (Opcional)
Tamanho de trabalho: 3000 * 1500mm
Precisão de posicionamento X e Y: + -0,05mm
Modo de transmissão: importação Alemanha Atlanta engrenagem de alta precisão e rack com dupla máquina de corte a laser de fibra de cremalheira de condução

Potência do laser	800W 1000W 2000W 3000W
Fonte de laser	Ressonador laser de fibra IPG / N-LIGHT Maxphotonics
Processamento de tubos / tubulações (Φ x L)	Φ = 20-300mm, L = 6m, 8m, 12m (Φ = 20-300mm para a opção; L> 6m para a opção)
Categoria de tubo / tubo	Redondo, quadrado, retangular, oval, cintura redonda, etc
Velocidade de rotação	120 turno / minuto
Controle CNC	Cypcut / Alemanha PA HI8000
Cabeça de laser	Suíça Raytools
Fonte de energia	AC380V ± 5% 50 / 60Hz (3 fases)
Potência elétrica total	22KW
Precisão da posição	± 0,03 mm / m
Repita a precisão da posição	± 0,02 mm
Velocidade máxima de posição	70 m / min
Aceleração	1g
Modo de programação de desenho	Solidworks, Pro / e, UG, etc importar diretamente
Peso da máquina	6,5-7,5T

Vantagem da máquina de corte a laser de fibra

1. Excelente qualidade do trajecto: Ponto laser menor e alta eficiência de trabalho, alta qualidade.
2. Alta velocidade de corte: a velocidade de corte é de 2 a 3 vezes mais que a mesma máquina de corte a laser de CO2.
3. Corrida estável: adote lasers de fibra de importação de alto nível mundial, desempenho estável, peças-chave podem chegar a 100.000 horas;
4. Alta eficiência para conversão fotoelétrica: Compare com a máquina de corte a laser de CO2, a máquina de corte a laser de fibra tem três vezes a eficiência de conversão fotoelétrica.
5. Baixo custo: Poupe energia e proteja o meio ambiente. Taxa de conversão fotoelétrica é de até 25-30%. Baixo consumo de energia elétrica, é apenas cerca de 20% -30% da tradicional máquina de corte a laser de CO2.
6. Baixa manutenção: transmissão de linha de fibra não precisa refletir lente, economizar custos de manutenção;
7. Operações fáceis: transmissão de linha de fibra, nenhum ajuste de caminho óptico.

Detalhes da Máquina

Recursos do carregador automático de bundle de tubulação
O carregador 1.Automatic do pacote para a opção que conserva o trabalho e o tempo de carregamento, consegue a finalidade da produção em massa
O cano 2.Round, a tubulaço retangular e as outras tubulaçoes podem ser carregamento inteiramente automatizado, sem intervenço humana.
O cano das formas 3.Other pode ser alimentação semiautomática artificial.
Pacote de carregamento 4.Max 800 * 800mm
Peso do pacote da carga 5.Max 2500kg
Quadro da sustentação da fita 6.The para a remoção fácil
7.Bolsas de tubos levantando automaticamente
Separação 8.Automatic e alinhamento automático
Enchimento do braço 9.Robotic e alimentação exatamente

Dispositivo de coleta automática:
1. suporte de elevação automática, receber tubo e sucata na cesta
2. Suporte de escala visual pode ajustar o diâmetro do suporte rapidamente de acordo com o diâmetro do tubo
3. O dispositivo de levantamento ajustável do apoio da escala visual conserva o tempo de alimentação, assegura o concentricity, impede o balanço da tubulação

Levante o sistema de suporte ajustável:
O corte de tubos de diâmetros diferentes, por sistema de suporte ajustável para rapidamente e acuradamente encontrar tubo de concentricidade e garra, para alcançar alimentação rápida, fins de alimentação de cuidados, economizando tempo de configuração cut-out.Você pode auxiliar o suporte do mandril, reduzindo o tubo de swing.

Cama de integração:
1. Como uma placa inteira cama soldada, todo o comprimento de 8 metros.
A cama 2.Integration pode melhor assegurar a concentricidade do equipamento, vertical, instalação rápida da precisão e eficiente.
3. toda a estrutura é precisão compacta.

Interface de usuário 3D:
1. Interface intuitiva, melhor compatibilidade com o software Solidworks, Pro / e, UG, conveniente e fácil de operar.
2. partida radical do tradicional código de software operacional CNC estilo de programação complexo método de operação.
3. Reduza os requisitos do operador.

Função de diagnóstico on-line:
CypTube ter recebido função de feedback servo cabeça de corte, laser e outros componentes, está disponível on-line diagnosticar o dispositivo de ponto de falha.

Aplicação do produto:
Aplicação: ele pode cortar tubo, tubo squre, e vários corte de tubos em forma especial.
Diâmetro para o tubo: 20-200mm
Comprimento de corte: 6m / 4m etc
Espessura de corte com fonte de fibra de 500W: aço inoxidável de 3 mm, aço carbono de 6 mm, cobre de 2 mm, alumínio de 2 mm, etc., chapa galvanizada de 2,5 mm, etc.
